Descrizione

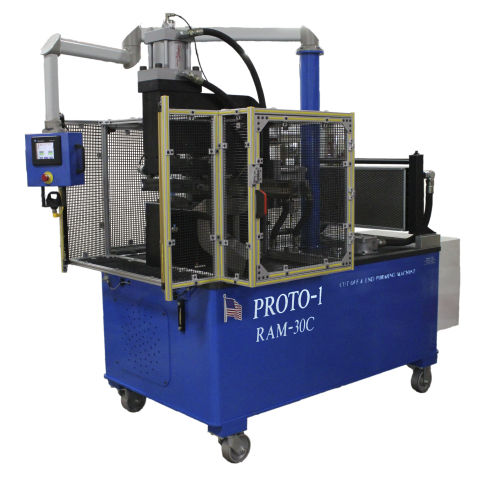

La RAM-30 è una macchina per la formazione progressiva di estremità del ram a 2 posizioni da 40 tonnellate per tubi con diametro da 0,125"- 3,0". La Ram-30 ha la possibilità di tagliare il tubo per il dopo curva. La tecnologia di taglio dei tubi di Proto-1 è leader del settore e consente un taglio rapido, senza bave.
Le applicazioni RAM-30 End Form del Proto-1's RAM-30 End Form: offset si espande, coping, coping, piercing, trim/form, tube reducing, bending, swaging, spline, slotting, hole punch, beading, flaring, notching, notching, e big bead.
Specifiche
Diametro del tubo: 0.125 "- 3.0" - 3.0"
Muro del tubo: 0.020 "- 0.083" - 0.083"
Tempo di ciclo: 8-30 secondi a seconda della forma finale e del tipo di materiale
Morsetto Cilindri Idraulici (40 ton verticale con alesaggio da 5" e corsa da 3")
Cilindri idraulici Ram (40 ton orizzontale con alesaggio da 5" e corsa da 3")
Tooling Shuttle Bar: Navetta a 2 posizioni dello slittone
Dimensioni 48.0" lunghezza x 70.0" larghezza x 90.0" altezza
Caratteristiche standard
Garanzia: Un anno dalla data di consegna
Tensione: Standard (480v/60hz/3fase)
Controlli: PLC Allen Bradley
Schermo operativo: Allen Bradley HMI Touchscreen
Serbatoio olio: 70 galloni
Raffreddamento olio idraulico: Sistema di raffreddamento ad aria del ventilatore
Raffreddamento di parti/attrezzature: Sistema di raffreddamento allagamento con vaschetta di raccolta acqua
Colore vernice: Proto-1 blu
Inizio ciclo: Interruttore a dito
Tecnologia FAST
Caratteristiche di sicurezza
Barriere fotoelettriche
Arresto di emergenza sul forcellone
Punto di blocco pneumatico
Punto di blocco elettrico
Facoltativo
Invertitore a 6 posizioni
Le certificazioni UL o CUL possono essere aggiunte con costi aggiuntivi
Sono disponibili altre opzioni di alimentazione che possono essere quotate
Controllo personalizzato disponibile su richiesta e può essere quotato
Fissaggi su misura per tubi
Raffreddamento ad acqua disponibile su richiesta
Caratteristiche di sicurezza personalizzate disponibili su richiesta
Vernice personalizzata disponibile su richiesta
---
