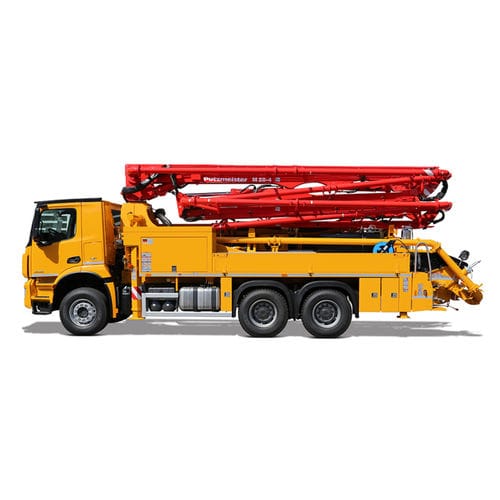

Pompa autocarrata per calcestruzzo mobile BSF 28-4

da esternoper cantierea pistone

Panoramica
Pompa per calcestruzzo compatta montata su camion, studiata per garantire mobilità, manovrabilità e flessibilità. La ridotta altezza complessiva e il braccio Z a 4 sezioni sono adatti a situazioni di posa ristrette come centri urbani, edifici bassi e lavori su ponti. La cerniera A offre ora un angolo fino a 100°, consentendo di estendere il braccio per facilitare le manovre all'interno delle strutture.

Principali caratteristiche

• Ampio campo di applicazione — da cantieri urbani ristretti a costruzioni di ponti
• Supporto TRD salvaspazio e regolabile in continuo per un posizionamento compatto
• Spazio di stivaggio pratico per utensili e accessori
• Elevate prestazioni di pompaggio disponibili in base alla variante
• Funzioni di sicurezza integrate per operatori e personale di servizio
• Comandi intuitivi per un utilizzo semplice in ambienti a bassa altezza

Informazioni generali

• Numero di sezioni: 4
• Tipo di braccio: Z
• Altezza verticale: 27,7 m
• Portata orizzontale: 23,4 m
• Altezza di apertura: 6,3 m
• Lunghezza massima tubo terminale: 3 m
• Linea di consegna: DN 125

Configurazione — dati specifici per variante
Concrete Pump Cell .15 iLS

• Diametro cilindro materiale – corsa: 250 / 2100 mm
• Portata (lato pistone): 150 m³/h
• Pressione di erogazione (lato pistone): 83 bar
• Colpi (lato pistone) al minuto: 24

Concrete Pump Cell .16 H

• Diametro cilindro materiale – corsa: 230 / 2100 mm
• Portata (lato stelo): 160 m³/h
• Portata (lato pistone): 108 m³/h (teorico max.)
• Pressione di erogazione (lato stelo): 85 bar
• Colpi (lato stelo) al minuto: 31

Concrete Pump Cell .11 H

• Diametro cilindro materiale – corsa: 230 / 1400 mm
• Portata (lato pistone): 121 m³/h
• Pressione di erogazione (lato pistone): 82 bar
• Colpi (lato pistone) al minuto: 35

Specifiche tecniche

• Modello: BSF 28-4
• Braccio: braccio Z a 4 sezioni con angolo di cerniera A fino a 100° per maggiore manovrabilità
• Altezza verticale: 27,7 m
• Portata orizzontale: 23,4 m
• Altezza di apertura: 6,3 m
• Lunghezza max. tubo terminale: 3 m
• Diametro della linea di consegna: DN 125
• Progettata per operare in spazi di installazione ristretti (centri urbani, edifici bassi, ponti)
