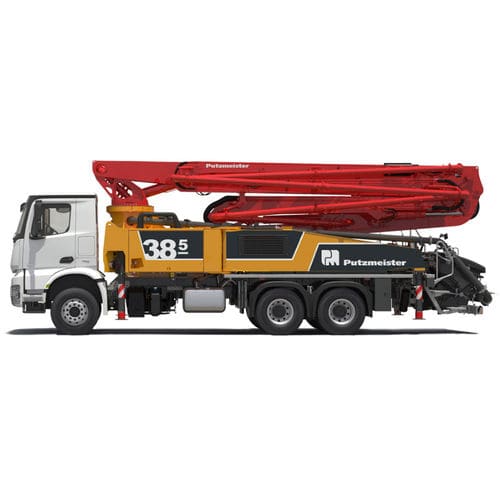

Pompa autocarrata per calcestruzzo mobile BSF 38-5

da esternoper cantierea pistone

Panoramica
La Putzmeister BSF 38-5 è una pompa per calcestruzzo montata su camion progettata per getti di volume medio-alto e per cantieri di uso universale. Il layout ergonomico e la disposizione ottimizzata dei componenti garantiscono un'efficienza operativa costante. La macchina soddisfa le norme di sicurezza vigenti e può essere montata su telai di diversi costruttori, incluse configurazioni a 3 e 4 assi.

Caratteristiche principali

• Massa lorda inferiore a 26 t mantenendo riserve sufficienti per carico utile e materiali di esercizio
• Braccio di posizionamento a 5 elementi stabile ottenuto tramite instradamento intelligente della linea di distribuzione e struttura in acciaio bilanciata
• Lavoro efficiente grazie a un design ergonomico coerente
• Maggiore sicurezza in conformità alle norme e direttive attuali
• Progetto di facile manutenzione con accessibilità ottimizzata e concetto di bullonatura coerente
• Minori costi di assistenza grazie a componenti esenti da manutenzione, meno parti speciali (solo 2 curve standard della linea di distribuzione) e volumi ridotti di materiali di esercizio (riduzione del volume d'olio di circa il 30%)

Informazioni generali

• Bracci: 5
• Altezza di sviluppo (portata): 37,5 m
• Lunghezza massima dell'asta finale: 4 m

Configurazione - Unità pompa calcestruzzo .17 iLS

• Diametro cilindro materiale - Corsa: 10/83 "
• Portata (lato pistone): 222 yd³/hr
• Pressione di pompaggio (lato pistone): 1233 psi
• Corsa (lato pistone): 28

Configurazione - Unità pompa calcestruzzo .16 H

• Diametro cilindro materiale - Corsa: 9
• Portata (lato biella): 209 yd³/hr
• Portata (lato pistone): 141 yd³/hr
• Pressione di pompaggio (lato biella): 1233 psi
• Corsa (lato biella): 31 (al minuto)

Specifiche tecniche

• Modello: BSF 38-5
• Applicazione: Pompa per calcestruzzo montata su camion per getti di volume medio-alto e cantieri universali
• Montaggio: Adatta per telai di vari costruttori; disponibile su telai a 3 e 4 assi
• Braccio di posizionamento: Braccio a 5 elementi con design stabile e disposizione ottimizzata della linea di distribuzione
• Concetto di assistenza: Accessibilità orientata al servizio; concetto di bullonatura coerente; componenti esenti da manutenzione
• Materiali di esercizio: Volume d'olio ridotto (circa 30% in meno) che comporta minori esigenze di materiali di esercizio
• Considerazione del peso: Massa lorda < 26 t incluse riserve per carico utile e materiali di esercizio
• Le configurazioni della pompa e i dati prestazionali sono riportati sopra (diametri cilindro, portate, pressioni, corse)
