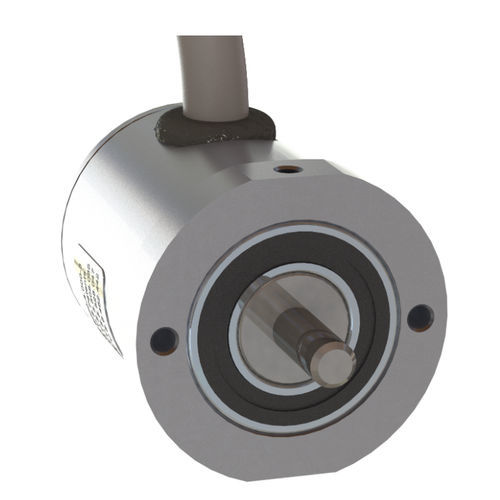

Encoder angolare incrementale MEM 25 K

magnetico

Il MEM 25 è un encoder magnetico incrémental. È un encoder ad albero cavo affidabile che può essere essere fissato rapidamente e facilmente su alberi motore di diverse dimensioni. L'encoder è stato sviluppato per motori brushless, applicazioni di retroazione del motore e controllo della velocità di rotazione controllo della velocità di rotazione. MEM 25 è un sistema in tempo reale per applicazioni ad alta velocità e in ambienti difficili ambienti gravosi. L'encoder fornisce due uscite a onda quadra in quadratura (sfasate di 90 gradi) per il conteggio e le informazioni di direzione per il conteggio e le informazioni sulla direzione e un canale indice (un'uscita per ogni rivoluzione). La risoluzione dell'encoder è determinata dal numero di conteggi per rivoluzione (CPR). In opzione, l'encoder è disponibile anche con signais di commutazione UVW (1, 2 o 4 coppie di poli). L'alimentazione è selezionabile in un'ampia gamma di tensioni (da 5 V a 30 V). L'alimentazione e i signais sono forniti da un cavo schermato 3x2x0,14mm2 con estremità stagnate. Caratteristiche ♦ Canali di uscita: - 2 (quadratura) + 1 canale indice opzionalmente: - signais di commutazione UVW tipo di uscita: Compatibile TTL o HTL ♦ Risoluzione: fino a 1024 CPR (conteggi per rivoluzione) opzionalmente: fino a 4 coppie di poli ♦ Alimentazione: 5-30 VDC ♦ Grado di protezione IP65 diametro massimo dell'albero: 6 mm ♦ Conforme alla direttiva UE 2011/65/EG (RoHS)
