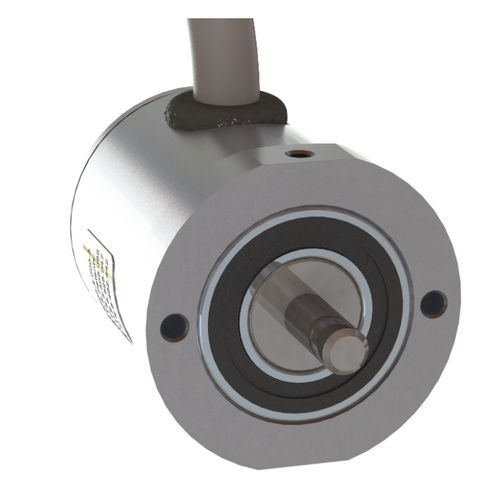

Encoder angolare incrementale MEHR 25 K

otticoLine DriverIP65

Il MEHR25 è un encoder ottico ad alta risoluzione. È disponibile come encoder ad albero o ad albero cavo per alberi per alberi motore di diverse dimensioni. L'encoder fornisce due segnali di uscita a onda quadra differenziale (in quadratura a 90 gradi sfasati) per il conteggio e le informazioni sulla direzione e un canale di indice (una cifra per ogni rivoluzione) rivoluzione). La risoluzione dell'encoder è determinata dal numero di conteggi per rivoluzione (CPR). L'alimentazione e i segnali sono forniti da un cavo schermato 4x2x0,14mm2 con estremità stagnate. Caratteristiche ♦ Dimensioni ridotte: 28,0 mm di diametro x 31,8 mm di lunghezza montaggio facile e veloce uscita driver di linea differenziale a tre canali canale A+, A-, B+, B-, l+, I- ♦ Alimentazione: 5 VDC ♦ Tipo di uscita: Compatibile con TTL r Capacità di pilotaggio dell'uscita di max. 50 mA capacità di pilotaggio dell'uscita risoluzione fino a 12.000 RCP " Diametro massimo dell'albero: 6,0 mm ♦ Conforme alla direttiva UE 2011/65/UE (RoHS) ♦ Grado di protezione IP65
