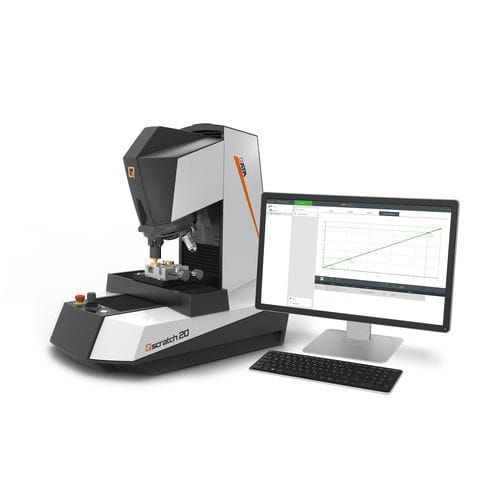

Tester di aderenza Qscratch 20

per rivestimentoda laboratoriobenchtop

Introduzione
Il Qscratch 20 è un tester di graffi macro/micro completamente automatico per il controllo qualità di rivestimenti, superfici funzionali e componenti soggetti a carichi critici. Il sistema integra l'applicazione controllata della forza, il controllo elettronico del carico, l'imaging ottico integrato e i flussi guidati in QpixControl2 per eseguire test di graffi ripetibili con carico progressivo o costante, valutazione strutturata, documentazione e reporting.

Vantaggi del prodotto

• Tester di graffi macro/micro completamente automatico per rivestimenti e superfici
• Misurazioni singole e multiple per serie di test efficienti
• Controllo elettronico della forza con campo 0,5–200 N
• Modalità a carico costante e progressivo per test conformi alle norme
• Cambio utensili motorizzato a 8 posizioni per moduli di prova e obiettivi
• Assi X/Y/Z motorizzati con posizionamento ad alta precisione
• Software QpixControl2 con workflow guidato e rilevamento automatico degli eventi Lc
• Aggiornamento opzionale per durezza e moduli di analisi Qpix Inspect per attività microscopiche

Metodi di prova

• Carico progressivo (PFST / ASTM PL): si definiscono carichi iniziale e finale e la velocità di carico; il carico aumenta lungo la traccia e gli eventi visibili sono registrati come punti Lc.
• Carico costante (CFST / ASTM CL): la forza normale rimane costante lungo la traccia; adatto per misurazioni singole, confronti di serie e condizioni ricorrenti di QC.

Norme e procedure

• DIN EN ISO 20502 / ASTM C1624 — adesione e modalità di guasto meccanico dei rivestimenti ceramici duri mediante test di graffi
• ISO 27307 — valutazione dell'adesione/coesione di strati spruzzati termicamente (graffio trasversale)
• ASTM G171 — determinazione della durezza di graffio con stilo di diamante definito e valutazione della larghezza residua del graffio

Sistema ottico e imaging
Il Qscratch 20 impiega un sistema di obiettivi sviluppato da QATM con illuminazione Köhler, illuminazione LED bianca e diaframma motorizzato per ottenere immagini ad alto contrasto e alto ingrandimento, comparabili a microscopi avanzati. La camera di vista campione integrata opzionale (versione A+) fornisce un'immagine a colori 5 MP (campo 52 × 39 mm) per navigazione e documentazione.

Operatività ed esperienza utente
L'operatività guidata tramite QpixControl2 supporta la creazione dei test, il posizionamento visivo dei segni di graffio, misurazioni singole/multiple, la valutazione automatica degli eventi Lc, la cattura immagini e l'integrazione dei dati nei report standardizzati. Funzionalità per automazione e workflow di laboratorio includono integrazione barcode/QR/NFC, connettività IoT e aggiornamenti software automatici (variano in base alla configurazione).

Moduli di analisi opzionali (Qpix Inspect)

• Crater-grinding: misurazione microscopica dello spessore del rivestimento (DIN EN ISO 26423)
• Prova di adesione Rockwell: valutazione qualitativa dell'adesione dei rivestimenti ceramici (DIN EN ISO 26443)
• Analisi di fase, dimensionamento particelle, misurazione delle cuciture di saldatura e altri strumenti di valutazione microscopica integrati in Qpix Inspect

Per i laboratori
Progettato per laboratori che prendono decisioni critiche sulle superfici: test di graffi standardizzati ad alta ripetibilità, documentazione efficiente, workflow intuitivi e funzioni opzionali di durezza e analisi per concentrare le prove su un'unica piattaforma.

Specifiche tecniche

• Campo di forza di prova: 0,5 - 200 N
• Modalità di prova: carico costante e carico progressivo (misurazioni singole e multiple)
• Asse Z: automatizzato dinamico (CAS), corsa Z 150 mm
• Posizioni utensili: cambio utensili motorizzato 8 posizioni (max. 3 moduli di prova, max. 7 obiettivi)
• Dotazione base inclusa: diamante Rockwell; obiettivi 5×, 20×, 50×
• Tipi di obiettivi: standard (achromat) e alta qualità (semi-apocromat) per test di durezza e microscopia
• Camera campione (opzionale A+): 5 MP CMOS colore, USB3.0, campo 52 × 39 mm
• Asse X/Y motorizzato (crociera) precisione di posizionamento X/Y ±0,2 µm
• Dimensione tavola: 150 × 120 mm
• Corsa: X 150 mm, Y 150 mm
• Elementi di controllo: arresto di emergenza, pulsante Start, joystick X/Y/Z
• Peso massimo del pezzo: 50 kg
• Peso dell'apparecchio base: 60 kg
• Opzionale: upgrade durezza (Vickers/Knoop/Brinell/Rockwell) e moduli Qpix Inspect
• Note: *0,5 N e 1 N > 1% di accuratezza
