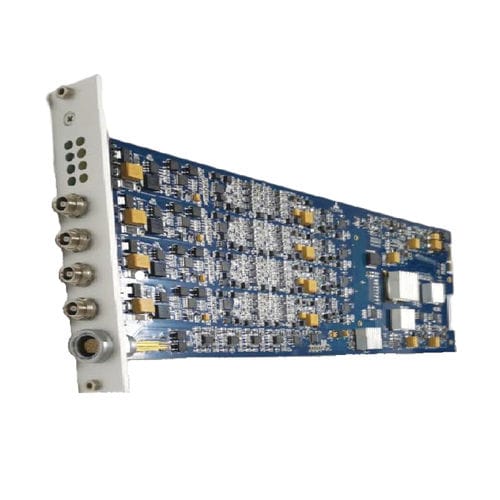

Scheda di acquisizione dati di emissioni acustiche

PCI ExpressPCIFGPA

Esistono due tipi di schede di acquisizione ed elaborazione AE, la scheda AE standard a 4 canali e la scheda AE a 4 canali con parametri E X. Entrambe le schede AE sono compatibili con lo chassis SEAU3H. Entrambe le schede AE sono compatibili con lo chassis SEAU3H. Caratteristiche: Caratteristiche Modulo DAQ, 4 canali per scheda, ADC indipendente a 16 bit, velocità di campionamento massima di 10 M/s per canale e memoria cache indipendente da 1 Gb. Scheda di acquisizione ed elaborazione delle emissioni acustiche Produciamo due tipi di schede di acquisizione ed elaborazione AE, la scheda AE standard a 4 canali e la scheda AE EX-parametro a 4 canali. Entrambe le schede AE sono compatibili con lo chassis SEAU3H. È possibile scegliere diverse combinazioni di schede AE per soddisfare le diverse esigenze. Scheda AE standard a 4 canali La scheda AE standard adotta il design di 4 canali per scheda, ogni canale ha una frequenza di campionamento massima di 10M/s, ADC indipendente a 16 bit, elaborazione del segnale ad alta velocità, scheda cache indipendente da 1GB, per garantire che i dati non vadano persi; l'esclusivo filtro digitale hardware in tempo reale può controllare arbitrariamente la larghezza di banda del segnale. Scheda EX-Parameter AE a 4 canali La scheda EX-Parameter AE è la scheda AE standard più una porta di ingresso per gli ingressi esterni. L'interfaccia della porta esterna sotto le quattro porte di ingresso AE è un connettore femmina LEMO a 16 pin, in grado di acquisire i segnali analogici esterni da ±10V. In caso di necessità di ingressi di sensori esterni, è necessario utilizzare la scheda EX-Parameter AE. In ogni momento definito, il sistema leggerà i sensori esterni attraverso la porta dei parametri esterni e visualizzerà le letture dei risultati nel software, insieme ai parametri delle caratteristiche AE.
