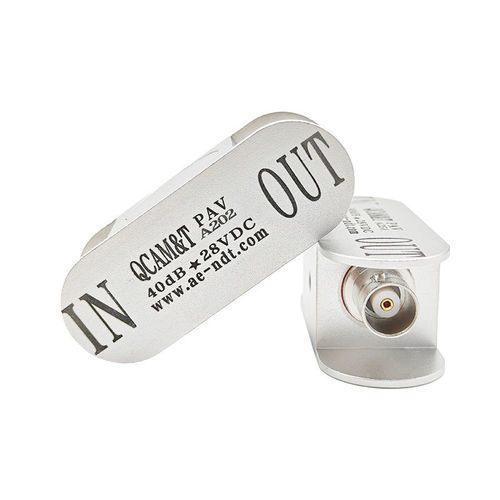

Preamplificatore di segnale PAVdi potenzasonorocondizionatore
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- di segnale, sonoro, di potenza
- Funzione secondaria
- per misurazione acustica, condizionatore, di acquisizione
- Altre caratteristiche
- a banda larga, a basso rumore, guadagno, per sensore, compatto, livello di protezione
- Tensione
Max.: 30 V
Min.: 24 V
- Corrente
Max.: 100 mA
Min.: 20 mA
- Frequenza
Max.: 1.200.000 Hz
Min.: 10.000 Hz
Descrizione
Descrizione
Il preamplificatore per emissione acustica PAV fornisce un guadagno fisso di 40 dB e integra una funzione di Test Automatico del Sensore (AST). Alimentato in phantom tramite il cavo di segnale, è compatibile con la maggior parte dei sensori AE e delle schede di acquisizione. L'involucro in alluminio pressofuso offre schermatura elettromagnetica e protezione dagli urti; dimensioni compatte e connettore BNC‑BNC agevolano l'installazione in campo.
Caratteristiche principali
Specifiche tecniche
Guadagno: 40 dB
Frequenza di risposta: 10 kHz – 1200 kHz
Rumore: ≤28 dB
Intervallo di uscita: ±10 V (Vpp)
Tensione di alimentazione: 24 V – 30 V DC
Impedenza: 50 Ω
Corrente a riposo: 20 mA
Corrente massima: 100 mA
Temperatura di funzionamento: -20 °C – +60 °C
Dimensioni (D×W×H): 65 mm × 23 mm × 25 mm
Peso: 40 g
Grado di protezione: IP62
Materiale scocca: Alluminio pressofuso
Connettore: BNC-BNC
Note
1. Verificare che l'impedenza di uscita del preamplificatore corrisponda all'impedenza di ingresso degli strumenti a valle (unità di acquisizione AE professionali, DAQ, oscilloscopio) per evitare deviazioni di guadagno e ampiezza.
2. Se si collega a dispositivi di acquisizione non professionali (DAQ, oscilloscopio), fornire un'alimentazione esterna (PPS) se il dispositivo non fornisce phantom power.
3. Evitare connessioni errate che possono danneggiare il preamplificatore: a) tensione di ingresso ≈25% superiore a quella specificata; b) inversione delle connessioni ingresso/uscita.
Riepilogo tecnico
Il preamplificatore per emissione acustica PAV fornisce un guadagno fisso di 40 dB e integra una funzione di Test Automatico del Sensore (AST). Alimentato in phantom tramite il cavo di segnale, è compatibile con la maggior parte dei sensori AE e delle schede di acquisizione. L'involucro in alluminio pressofuso offre schermatura elettromagnetica e protezione dagli urti; dimensioni compatte e connettore BNC‑BNC agevolano l'installazione in campo.
Caratteristiche principali
- Preamplificatore universale a banda larga compatibile con la maggior parte dei sensori AE e schede di acquisizione
- Guadagno fisso: 40 dB
- Alimentazione phantom fornita tramite il cavo di segnale
- Test Automatico del Sensore (AST) per inviare un segnale di prova al sensore
- Involucro in alluminio pressofuso per schermatura elettromagnetica e protezione meccanica
Specifiche tecniche
Guadagno: 40 dB
Frequenza di risposta: 10 kHz – 1200 kHz
Rumore: ≤28 dB
Intervallo di uscita: ±10 V (Vpp)
Tensione di alimentazione: 24 V – 30 V DC
Impedenza: 50 Ω
Corrente a riposo: 20 mA
Corrente massima: 100 mA
Temperatura di funzionamento: -20 °C – +60 °C
Dimensioni (D×W×H): 65 mm × 23 mm × 25 mm
Peso: 40 g
Grado di protezione: IP62
Materiale scocca: Alluminio pressofuso
Connettore: BNC-BNC
Note
1. Verificare che l'impedenza di uscita del preamplificatore corrisponda all'impedenza di ingresso degli strumenti a valle (unità di acquisizione AE professionali, DAQ, oscilloscopio) per evitare deviazioni di guadagno e ampiezza.
2. Se si collega a dispositivi di acquisizione non professionali (DAQ, oscilloscopio), fornire un'alimentazione esterna (PPS) se il dispositivo non fornisce phantom power.
3. Evitare connessioni errate che possono danneggiare il preamplificatore: a) tensione di ingresso ≈25% superiore a quella specificata; b) inversione delle connessioni ingresso/uscita.
Riepilogo tecnico
- Guadagno: 40 dB
- Banda: 10 kHz – 1200 kHz
- Alimentazione: 24–30 V DC (phantom)
- Rumore: ≤28 dB
- Uscita: ±10 Vpp
- Interfaccia: BNC-BNC
- Scocca: Alluminio pressofuso, IP62
- Dimensioni: 65×23×25 mm
- Peso: 40 g
