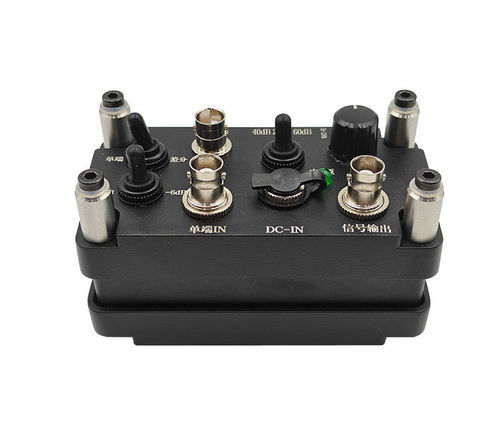

Preamplificatore di segnale PAS3

di tensionesonoroIP

Descrizione
Il PAS3 è un preamplificatore broadband per emissione acustica (AE) progettato per amplificare segnali di tensione a bassa ampiezza provenienti dai sensori AE prima della trasmissione all'unità di acquisizione. Fornisce guadagni selezionabili, più intervalli di filtraggio analogico e ingressi single‑ended e differenziali, garantendo compatibilità con i sensori e le schede di acquisizione più comuni.

Descrizione funzionale

• Interruttore di ingresso: scegliere tra ingresso "Single" (sinistra) o ingresso "Differential" (destra).
• Ingresso differenziale: connettore BNC per sensori differenziali.
• Interruttore di guadagno: posizioni guadagno (40 dB | 20 dB | 60 dB; impostazioni interne consentono passi di guadagno più fini).
• Manopola filtro: selezionare uno dei quattro intervalli analogici: 5 kHz–1,2 MHz | 80 kHz–480 kHz | 5 kHz–160 kHz | 5 kHz–50 kHz.
• Interruttore di attenuazione: 0 dB (sinistra) o -6 dB (destra).
• Ingresso single: porta per sensori a singolo conduttore (la maggior parte dei sensori).
• Porta di alimentazione: collegare un adattatore DC esterno se non si utilizza l'alimentazione phantom dal sistema AE (DC 18–32 V).
• Indicatore di alimentazione: si accende quando alimentato (phantom o DC).
• Uscita segnale: uscita BNC del segnale AE amplificato e filtrato; supporta phantom power dai sistemi di acquisizione AE.
• Base magnetica: magneti opzionali per un montaggio facilitato su superfici metalliche (selezionare all'ordine).

Principali caratteristiche

• Preamplificatore universale broadband compatibile con la maggior parte dei sensori AE e delle schede di acquisizione.
• Guadagno selezionabile (14, 20, 34, 40, 54, 60) con regolazione fine tramite attenuazione 0 dB / -6 dB su guadagni selezionati.
• Filtro analogico integrato con quattro intervalli selezionabili.
• Supporto per ingressi single‑ended e differenziali.
• Due opzioni di alimentazione: phantom power tramite linea segnale o alimentazione DC esterna.
• Protezione da shock elettrico e ripristino da fenomeni di blocco.
• Funzione Automatic Sensor Testing (AST) per emettere segnali di test ai sensori (richiede software compatibile come SWAE).
• Protezione inversione ingresso/uscita con indicatore (verde = connessione corretta).
• Scocca in alluminio pressofuso per schermatura EMI e protezione meccanica.
• Scocca inferiore magnetica opzionale per montaggio su strutture metalliche.

Specifiche tecniche

• Guadagno: 20 / 40 / 60 dB (selezionabile; impostazioni interne aggiuntive disponibili)
• Attenuazione: 0 / -6 dB
• Risposta in frequenza: 5 kHz – 1.200 kHz
• Rumore equivalente: <7 µV (RMS a 60 dB di guadagno)
• Intervalli di filtro: 5 kHz–50 kHz; 5 kHz–160 kHz; 80 kHz–480 kHz; 5 kHz–1.200 kHz
• Uscita transitoria massima: 20 Vpp
• Uscita in regime permanente massima: 13,6 Vpp
• Alimentazione scheda: 7,5 V – 32 V; Alimentazione DC: 18 V – 32 V
• Impedenza d'uscita: 50 Ω
• Temperatura di funzionamento: -20 °C a +60 °C
• Materiale del telaio: alluminio pressofuso
• Dimensioni (L×W×H): 10,5 cm × 5,5 cm × 7 cm
• Peso: 483,7 g
• Grado di protezione: IP65
