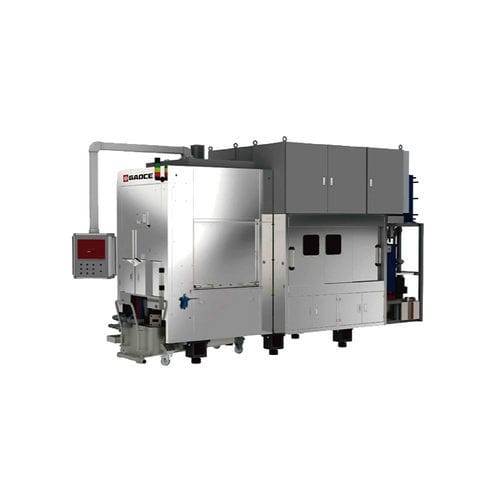

Macchina da taglio a filo GC-SADW6670

per metalloper pietraper barre

Descrizione del prodotto

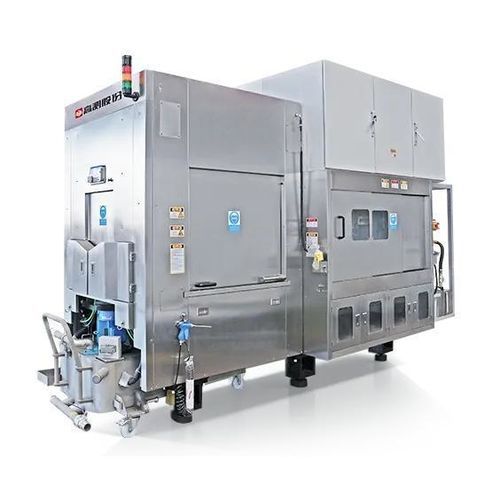

Questa sega a filo diamantato è progettata per il taglio di barre e dischi in zaffiro, con carico/scarico frontale e cablaggio del filo su entrambi i lati. La larghezza complessiva è ≤ 2 m per massimizzare l'utilizzo dell'area produttiva. Un motore servo aziona la barra oscillante della tensione per una regolazione sensibile della tensione. I componenti strutturali chiave sono regolabili per soddisfare requisiti di taglio fino a 50 N di tensione, 2400 m/min di velocità del filo e 700 mm di lunghezza del tondino.

Caratteristiche principali

• Carico e scarico frontale; cablaggio del filo su entrambi i lati (ingresso mono o doppio)
• Larghezza totale ≤ 2 m per ottimizzare lo spazio
• Barra oscillante della tensione azionata da servomotore per controllo preciso
• Progettata per supportare fino a 50 N di tensione di taglio, 2400 m/min di velocità del filo e 700 mm di lunghezza del tondino

Parametri del prodotto

• Modello: GC-SADW6670
• Applicazione: taglio/affettatura del zaffiro
• Carico/Scarico: frontale
• Cablaggio filo: entrambi i lati (ingresso mono o doppio)
• Dimensione max del pezzo: 4–6” × L700
• Velocità max del filo: 2400 m/min
• Diametro filo (acciaio): 0,23 mm
• Tensione di taglio: 10–50 N (progettata fino a 50 N)
• Metodo di taglio: taglio verso il basso
• Avanzamento/arretramento rapido: 50–500 m/min
• Angolo massimo di oscillazione: ±12°; velocità massima di oscillazione: 12°/s
• Interasse: 395 mm
• Diametro esterno gola rullo principale: Φ192–Φ202 mm
• Scorta massima di filo: 65 km (con filo 0,2 mm)
• Lunghezza tondino supportata (progetto): 700 mm
• Dimensioni approssimative (L×W×H): 4300 × 2000 × 3100 mm
• Peso approssimativo dell'attrezzatura: 12000 kg
• Peso rullo principale: ≈140 kg per pezzo (netto)
