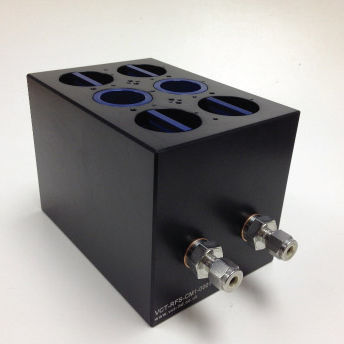

Manifold di calibrazione CM1

multicanalein alluminioper gas

Calibrazione dell'umidità per qualsiasi tipo di sonda Il CM1 è un manifold utilizzato per la calibrazione di sonde RH e dew point in diversi scenari. Dispone di 6 porte per sonde, ciascuna delle quali può essere dotata di un adattatore per adattarsi a qualsiasi sonda di diametro compreso tra 4 e 30 mm. Sono inclusi una serie di punti di inserimento PRT che consentono di determinare i gradienti termici attraverso il collettore utilizzando termometri di riferimento multicanale come l'MBW T12. L'ingresso e l'uscita del CM1 sono raccordi standard Swagelok da 6 mm. Possono essere collegati a qualsiasi tipo di generatore di umidità, igrometro di riferimento o impianto di calibrazione in cui sia disponibile un flusso di gas. L'insieme completo viene collocato in un ambiente controllato nell'intervallo -50...200 °C. L'elevata massa termica del CM1 stabilizza le fluttuazioni di temperatura, quindi la stabilità dell'umidità si basa solo sul generatore di umidità. Calibrazione della temperatura La maggior parte delle sonde RH include la misurazione della temperatura. Se utilizzato correttamente, il CM1 consente al tecnico di calibrazione di calibrare simultaneamente la misura di temperatura integrata. Per la calibrazione del termometro è possibile utilizzare le porte della sonda RH o i punti di inserimento del PRT sulla parte superiore del CM1. Il CM1 può essere collocato in una camera climatica o su una superficie a temperatura controllata. L'elevata massa termica del CM1 riduce le fluttuazioni di temperatura a breve termine, ma aumenta la risposta alle variazioni, per cui è essenziale una valutazione adeguata per ottenere la migliore capacità di misurazione. Porte sonda configurabili Ogni porta della sonda si collega in serie al gas che scorre attraverso il collettore. Gli adattatori per le sonde sono disponibili in plastica (acetale) per l'uso nell'intervallo -20...80 °C, e in alluminio per l'intervallo -50...200 °C.
