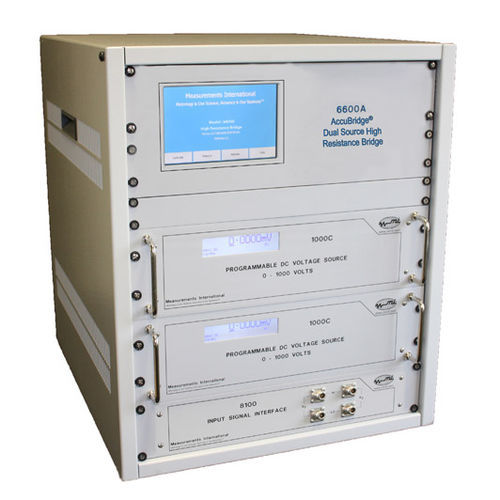

Apparecchio di misura resistenza elettrica 6600A

di calibraturada banco

Il Measurements International 6600A è un misuratore di alta resistenza a doppia sorgente a basso costo che utilizza il metodo preferito della "doppia sorgente" per misurare l'alta resistenza nell'intervallo da 100kΩ a 10PΩ. La struttura e il funzionamento semplificati del Measurements International 6600A offrono un funzionamento e prestazioni molto migliori rispetto ai tipici teraohmmetri/elettrometri, con un approccio più semplice alle misure di alta resistenza. Il 6600A presenta numerosi vantaggi rispetto ai dispositivi a ingresso singolo come i tipici teraohmmetri/elettrometri, come l'affidabilità, la capacità di tracciare e il fatto che le misure non dipendono dalla stabilità o dalla ripetibilità a breve termine del circuito di misura. Tecnologia Dalla metà degli anni '90, il ponte di Wheatstone modificato o ponte di resistenza a doppia sorgente ha stabilito lo standard per la misurazione di alta precisione di resistenze da 109 a 1014. Nel corso degli anni, questa tecnologia è stata ulteriormente sviluppata fino a sostituire tutte le altre tecnologie utilizzando un vero e proprio circuito di misura a "ponte"; l'unità in prova (UUT) viene confrontata con uno standard di lavoro o primario per produrre un "rapporto in tensione". I modelli 6600A e 6650A sono gli unici "ponti" disponibili in commercio per le misure di alta resistenza. È possibile misurare qualsiasi valore di resistenza fino al livello di 1016Ω incluso, con rapporti fino a 100:1. Le funzioni guidate dal menu sono selezionabili utilizzando il menu visualizzato per la calibrazione, le misure di rapporto e le misure assolute. Per le misure assolute si inseriscono il valore e la relativa incertezza della resistenza di riferimento.
