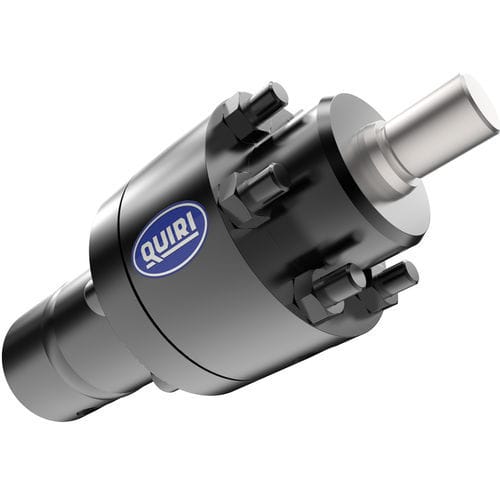

Cilindro idraulico

a pistonea doppio effettoindustriale

- Ampio inserimento - Tenuta dello stelo con guarnizione a labbro negativo - Tenuta del pistone con guarnizione a doppio effetto - Pressione di esercizio intermittente: 350 bar - Lavoro intensivo: 315 bar - Velocità massima : 0,5 m/s con guarnizioni standard, fino a 2 m/s con guarnizioni speciali - Temperatura massima: 100°C con guarnizioni standard, fino a 200°C con guarnizioni in viton. Su richiesta per temperature di 0,15 m/s) Attacchi: Selezionati in base alla portata del generatore, tenendo conto del rapporto tra le sezioni trasversali di estensione e di ritrazione. Inarcamento : Determinare il cilindro utilizzando la tabella seguente, che fornisce la lunghezza massima compatibile con l'inarcamento in base alla forza, alla pressione di esercizio e ai diametri di alesaggio e stelo.
