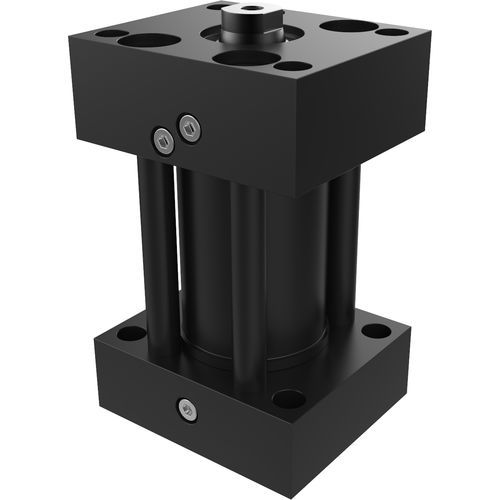

Cilindro idraulico AVTLa pistonea doppio effettoCNOMO
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- idraulico
- Tecnologia
- a pistone
- Configurazione
- a doppio effetto
- Normativa
- CNOMO
- Applicazioni
- industriale, di bloccaggio, per l'industria automobilistica
- Altre caratteristiche
- su misura
- Corsa
10 mm
(0,394 in)- Pressione
300 bar
(4.351,13 psi)- Diametro dell'asta
18 mm, 22 mm, 28 mm
(1 in, 1 in, 1 in)- Forza
Max.: 20 kN
Min.: 5 kN
Descrizione
Questo supporto utilizza lo stesso principio di bloccaggio del T-Lock® e mantiene l'esatta posizione del punto di appoggio dopo lo scollegamento idraulico. È completamente insensibile alle vibrazioni.
Questi supporti sfruttano il principio dell'elasticità dei materiali.
Il loro funzionamento comprende quattro fasi:
1) Rilascio del pistone di supporto:
PC = 300 bar
2) Contatto con il pezzo:
Pressione simultanea PA + PB = deformazione elastica del pezzo
3) Rimozione della pressione:
PA + PB = 0
Il pezzo spinge l'asta per effetto dell'elasticità.
La forza di sostegno residua è fornita dall'attrito della guarnizione
4) Blocco del pistone: PC = 0:
La posizione viene mantenuta senza pressione.
- stelo posteriore del sensore secondo gli standard CNOMO
- è possibile realizzare un doppio bloccaggio personalizzato.
- intensificatore di pressione
- modelli speciali
---
