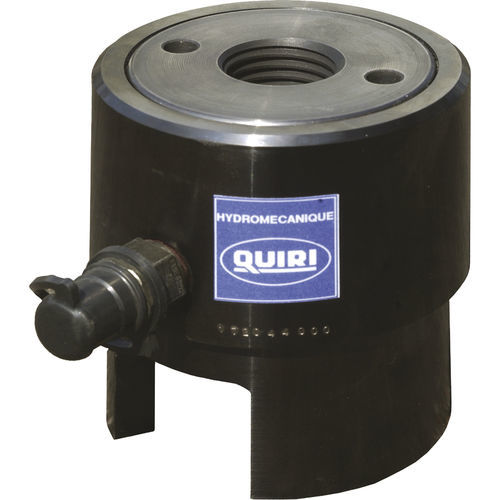

Cilindro idraulico STC

a vitea pistonea effetto semplice con ritorno a gravità

- Singolo effetto, ritorno di carico - Stelo cromato - Segno visivo rosso di fine corsa Un cilindro tenditore dotato di un supporto filettato internamente è collegato a un bullone. Applicando una pressione idraulica con una pompa, il bullone viene tirato in direzione assiale. Il dado può quindi essere semplicemente serrato a mano attraverso l'apertura nella gonna. Quando la pressione idraulica viene rilasciata, si ottiene la corretta tensione del bullone. Per utilizzare un cilindro tendi-bulloni in tutta sicurezza, è necessario verificare: - Che la filettatura della bretella sia uguale a quella del bullone. - Prima del montaggio, che il dado sia completamente avvitato. - Che intorno al bullone ci sia spazio sufficiente per alloggiare il cilindro di tensione QUIRI. Se lo spazio non è sufficiente per l'unità standard, si prega di consultare il nostro ufficio tecnico per trovare una soluzione. - Che la filettatura del bullone sia sufficientemente lunga da consentire il corretto innesto dell'inserto del tutore. (La lunghezza della filettatura al di sopra del dado deve essere almeno equivalente al diametro del bullone, ovvero lunghezza della filettatura del bullone M24 24 mm). - Mettere in tensione la gonna e il cilindro sul bullone. - Avvitare la staffa sul bullone. - Collegare la pompa al cilindro. - Chiudere la valvola di rilascio della pompa. - Pompare fino alla pressione necessaria. - Girare il dado con una barra. - Rilasciare la pressione. - Quando il bullone è in tensione, svitare il supporto, mettere il cilindro sul bullone successivo ed eseguire le stesse operazioni.
