Modulo modem di comunicazione RCQ5 series

wirelessIoTRF

Modem Radio Multifunzionale con Comandi ATIl modulo RCQ5-XXX non è solo un modem radio a basso consumo, ma una piattaforma completa che integra funzionalità avanzate, rendendolo ideale per applicazioni di automazione, controllo remoto e IoT industriale.
Basato sul chip Texas Instruments CC1312R, offre una combinazione di alte prestazioni, basso consumo energetico e gestione robusta del canale.
Caratteristiche principali:

• Basso consumo energetico

Applicazioni:

• Smart Meter
• Sistemi di sicurezza wireless
• Automazione domestica e building automation
• Sistemi 6LoWPAN
• Lettura automatica delle misure (AMR)
• Sistemi wireless a basso consumo

Gestione intelligente dell’energia, essenziale per dispositivi alimentati a batteria o in ambienti dove la continuità operativa è critica.


ATWOR_DurationPermette di configurare la frequenza di risveglio del ricevitore, scegliendo tra intervalli di 1000 ms, 500 ms, 250 ms e 125 ms.
Questa architettura riduce drasticamente il consumo medio mantenendo la capacità di ricevere dati in modo tempestivo. WOR è particolarmente efficace in sistemi di sensori wireless, smart metering e applicazioni dove la durata della batteria è fondamentale.


Modem Radio con Comandi AT (Protocollo di Trasmissione Trasparente)Il modem RF è molto semplice da usare e fornisce un collegamento wireless RS232 con una velocità RF fino a 200 kbps (modulazione 2-GFSK).
Il modulo può operare anche in Long Range Mode (LRM) con una velocità RF pari a 2,5 kbps.
I ricetrasmettitori svolgono le funzioni di un modem radio completo e richiedono semplicemente dati CMOS/TTL in ingresso; il transceiver corrispondente emette gli stessi dati. Preambolo e CRC sono generati e aggiunti automaticamente alla trasmissione RF.

Comandi Over The Air (OTA Command)Il modulo può gestire 4 uscite digitali e 4 ingressi digitali, sia localmente che da remoto (OTA), inviando semplici comandi AT.


Funzione AllarmeQuando un ingresso digitale cambia stato, viene trasmesso un messaggio via UART al dispositivo remoto:
Alarm_0_1

Funzionalità I/O RemotoLa funzionalità I/O remoto è una trasmissione bidirezionale utilizzata nel campo dei controlli automatici.
Quando è abilitata, ogni volta che l’ingresso digitale cambia stato sulla stazione A, anche l’uscita digitale della stazione remota B rifletterà simultaneamente questi stati e viceversa.


Banda di lavoro:

• Europea: 433/868 MHz
• Disponibile anche versione 915 MHz

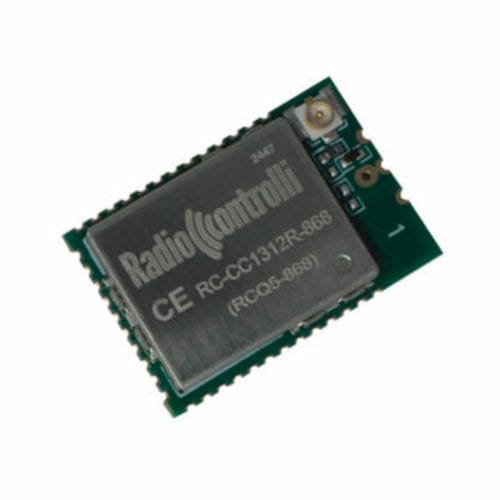

L’hardware è basato sul modulo RC-CC1312R-XXX progettato da RadioControlli (basato su CC1312R di Texas Instruments).


Versioni :

• RC-RCQ5-433 433MHz standard Version (UFL Connector)
• RC-RCQ5-433-H 433MHz pad version
• RC-RCQ5-868 868MHz standard Version (UFL Connector)
• RC-RCQ5-868-H 868MHz pad version
• RC-RCQ5-915 915MHz standard Version (UFL Connector)
