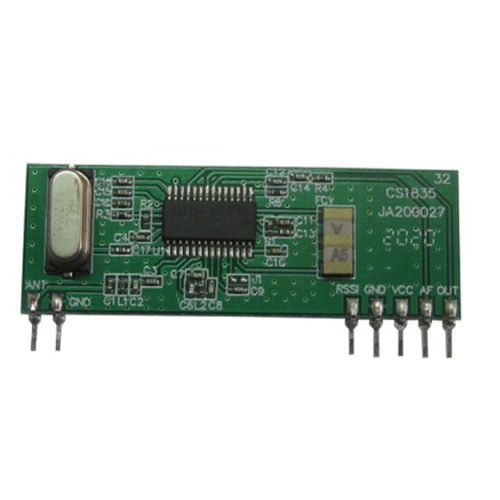

Modulo di ricezione radio RC-RFSK3-868

FSKsenza filicompatto

Modulo ricevitore radio FSK con sintetizzatore PLL e oscillatore al quarzo, pacchetto a linea singola con modalità di spegnimento e uscita RSSI. - Versione 4,8Kbit/s. Caratteristiche tecniche: - Tensione di alimentazione: 4,5V - 5,5V - Consumo di corrente (modalità RX): 5,7mA - 6,8mA - Consumo di corrente in modalità di spegnimento: max 100nA - Frequenza: 868,35MHz - Sensibilità RF: -100dBm - Velocità massima dei dati: 4,8kbit/s - Larghezza di banda RF 3dB: ±150KHz - Livello dello spettro emesso: max -70dBm - Tempo di accensione da alimentazione a dati stabili: max 8msec - Tempo di accensione da PD a dati stabili: max 5msec - Intervallo di temperatura operativa: -20°C a 80°C Configurazione dei pin: - 1: ANT - Antenna - 2: GND - Terra - 14: RSSI - Uscita RSSI - 15: GND - Terra - 16: VCC - Alimentazione - 17: AF - Uscita AF - 18: OUT - Uscita dati Caratteristiche: - Modulo ricevitore radio FSK con sintetizzatore PLL e oscillatore al quarzo - Pacchetto a linea singola - Modalità di spegnimento - Uscita RSSI - Versione 4,8Kbit/s
