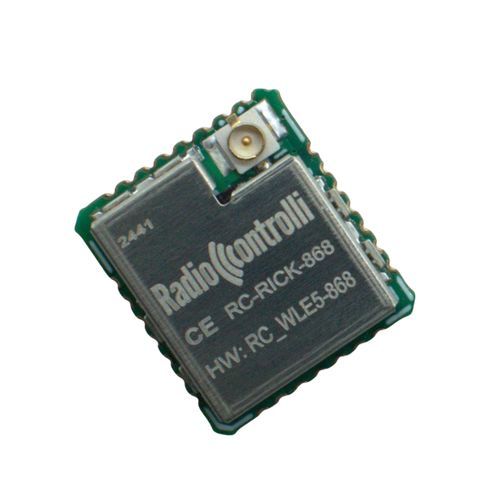

Modulo modem wireless RC-RICK-868

di datiIoTwireless

Panoramica del Prodotto
Il RC-RICK-868 è un modem radio con interfaccia UART utilizzabile con comandi AT per comunicazioni a lunga distanza con modulazione LoRa (Protocollo di Trasmissione Trasparente LoRa).
Funziona nella banda europea: 868MHz
L'hardware si basa sul modulo RC-WLE5-868 progettato da RadioControlli (basato su STM32WLE5Jx).
CORE: STM32WLE5Jx
Bande di frequenza operative: 868MHz
Pronto per il montaggio SMD (13 x 14.5mm) - Schermatura metallica.

• Modem radio con interfaccia UART
• Utilizzabile con comandi AT
• Comunicazione a lunga distanza con modulazione LoRa
• Banda europea: 868MHz
• Basato sul modulo RC-WLE5-868 (basato su STM32WLE5Jx)
• Montaggio SMD (13 x 14.5mm)
• Schermatura metallica

Caratteristiche Tecniche
Caratteristiche Tecniche | Min | Typ | Max | Unità
Tensione di alimentazione | 2.5 | 3.3 | 3.7 | Volt
Consumo di corrente (Modalità Sleep) | | 2.0 | | uA
Consumo di corrente (Modalità RX) | | 5.0 | | mA
Consumo di corrente (Modalità TX) | | 120 | | mA
Banda di frequenza | | 868 | | MHz
Potenza di uscita RF 50ohm | +15.0 | | 22.00 | dBm
Sensibilità RF | | -140 | | dBm
Intervallo di temperatura operativa | -20 | | 70 | °C

Pinout
Pin | Nome | Descrizione
1 | VCC | Tensione di alimentazione.
2,14,15,17,23 | GND | Terra.
16 | NC | Non Connesso
18 | RST | INGRESSO TRIGGER RESET
19 | RX | UART RX
20 | TX | UART TX
22 | BOOT | Usando questo pin è possibile aggiornare la versione del FW.
24 | RISVEGLIO | Risveglia quando il modulo è in modalità sleep, è possibile abbassare (50ms) questo pin per risvegliare il modulo

Caratteristiche / Specifiche Tecniche

• Modem radio con interfaccia UART
• Supporto comandi AT
• Modulazione LoRa (Protocollo di Trasmissione Trasparente)
• Banda di frequenza 868MHz
• Core STM32WLE5Jx
• Tensione di alimentazione: 2.5V a 3.7V (typ. 3.3V)
• Consumo di corrente: Sleep 2.0uA, RX 5.0mA, TX 120mA
• Potenza di uscita RF: +15.0 a 22.00 dBm
• Sensibilità RF: -140 dBm
• Temperatura operativa: -20°C a 70°C
• Montaggio SMD (13 x 14.5mm)
• Schermatura metallica
