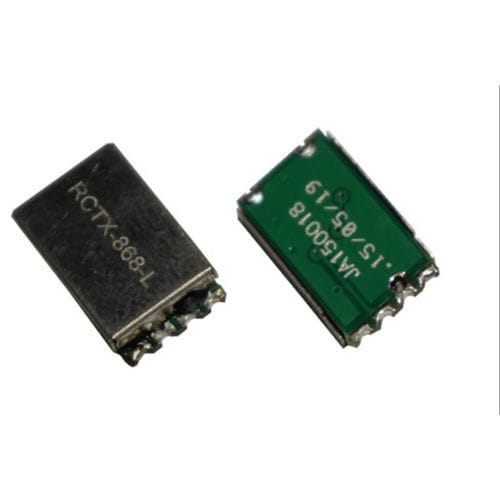

Trasmettitore radio banda ISM RCTX-868-L

OOKASKsenza fili

Dettagli del prodotto
Il RCTX-868-L è un modulo trasmettitore con oscillatore a cristallo, che consente di realizzare un sistema senza chiave completo aggiungendo un circuito di codifica. Modulazione ASK/OOK. Montaggio SMD. Versione a 3 Volt.

Caratteristiche tecniche

• Tensione di alimentazione: 2,20 a 3,60 Volt
• Consumo di corrente (Modalità TX): 21 mA
• Consumo di corrente (Modalità standby): 1 µA
• Potenza di uscita RF: 11 dBm
• Frequenza: 868,30 MHz
• Tolleranza di frequenza: ±20 KHz
• Velocità massima dei dati: 50 kbit/s
• Tempo di accensione: 1 msec
• Intervallo di temperatura di funzionamento: -20 a 80 °C

Pinout

• Pin 1: ANT - Antenna esterna
• Pin 2: GND - Terra
• Pin 3: IN - Ingresso dati
• Pin 4: VCC - Alimentazione

Caratteristiche principali

• Modulo trasmettitore ASK/OOK con oscillatore a cristallo
• Dimensioni molto ridotte: 20,32 x 11,43 mm
• Schermo metallico
• Progettato per montaggio SMD
• Versione a 3 Volt
