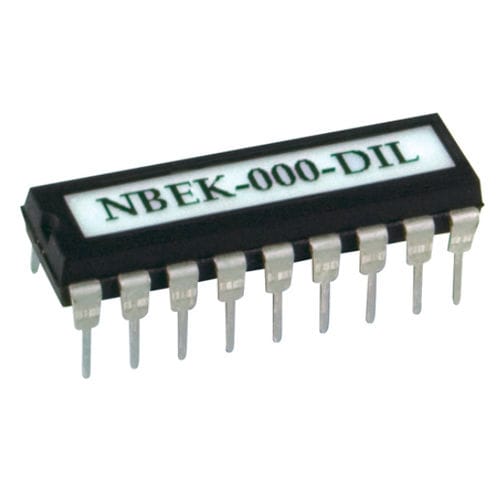

Microcontrollore 8 bit NBEK series

di uso generalecon radiotrasmettitoreprogrammabile

Il circuito integrato Narrow band Evaluation Kit (NBEK) può essere utilizzato come modem seriale half-duplex a 1200baud adatto a ricevitori, trasmettitori e ricetrasmettitori a banda stretta (o a qualsiasi modulo RF con velocità di trasmissione dati >5kbps). Si occupa di preambolo, sincronizzazione, bilanciamento dei bit e controllo degli errori e consente di stabilire un collegamento dati radio trasparente tra dispositivi radio. Si tratta di un'unità half duplex, quindi le collisioni tra pacchetti trasmessi e ricevuti devono essere gestite dall'utente. Se non ci sono due dispositivi che tentano di trasmettere simultaneamente, non è necessario imporre ulteriori restrizioni alla trasmissione dei dati, poiché tutti i tempi di trasmissione, l'identificazione dei dati validi e il buffering del flusso di dati sono gestiti dall'unità. La sincronizzazione e le parole di framing nel pacchetto impediscono al ricevitore di emettere rifiuti in assenza di segnale RF desiderato o in presenza di interferenze. Supporta dati asincroni a 1200 baud: 1 bit di avvio, 8 bit di dati, 1 bit di stop. Con i microcontrollori e le UART tipiche, è possibile effettuare un collegamento diretto, come mostrato nelle figure 2 e 3. Per collegarsi a un vero dispositivo RS232, è necessario utilizzare dei traslatori di livello invertenti (l'ideale è il tipo MAX232, ma spesso sono sufficienti semplici interruttori a transistor NPN/PNP, come quelli utilizzati nei circuiti applicativi delle figure 4 e 5) Caratteristiche Tensione operativa (temperatura): 5V per la versione standard (da -40°C a +85°C) Massimo utilizzo della capacità di portata di un modulo RF Preambolo adeguato per regolare il data slicer nel ricevitore Preambolo di risveglio supplementare per tenere conto dei requisiti di tempo di accensione del trasmettitore Codifica Manchester differenziale di indirizzo, dati e checksum Codici di sincronizzazione e checksum per ridurre i falsi inneschi dovuti al rumore
