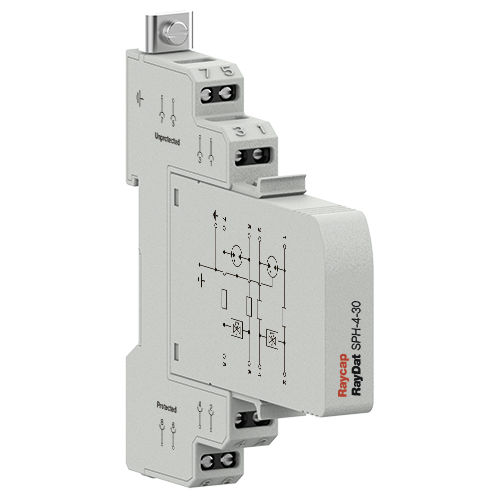

Limitatore di sovratensione per linea di trasmissione dati e telecomunicazione RayDat SPH-2 / SPH-4

modularea scarica di gassu guida DIN

Categoria IEC/EN: D1/C1/C2/C3 Modalità di protezione: Longitudinale, Trasversale Protezione grossolana: 3 Terminali GDT Valori di scarico di sovratensione: In: 10 kA, Imax: 20 kA, Iimp: 2.5kA (5 kA per SPH-4) Corrente di carico in serie: 1 A, (10 A per SPH-4) Recinzione: DIN 43880 2/3 TE, montaggio su guida DIN Terminali: A trefoli fino a 4 mm2 Alloggio: Design modulare Conformità: IEC/EN 61643-21; UL 497B 4a edizione La serie di dispositivi di protezione dalle sovratensioni RayDAT SPH-2 è stata sviluppata per proteggere un loop a coppia singola, che potrebbe essere non collegato a terra su dati, segnali e circuiti di comunicazione. La serie di limitatori di sovratensione RayDAT SPH-4 è stata sviluppata per proteggere due coppie di loop, che potrebbero non essere collegati a terra su circuiti di dati, segnali e comunicazioni. È destinato a quelle applicazioni in cui si possono verificare frequentemente elevati aumenti di potenziale di terra, come ad esempio in luoghi vicini alle ferrovie elettriche. La topologia del circuito consiste in un protettore multistadio che fornisce sia la protezione comune (longitudinale) che quella differenziale (trasversale). La protezione grossolana è fornita da un tubo di scarico del gas a tre terminali, mentre la protezione fine è fornita da un diodo di silicio ad alta velocità per valanghe o da uno stadio di varistore in ossido metallico. Si fa attenzione a garantire il coordinamento tra questi due stadi senza tensione o si verificano punti ciechi di corrente di picco. La protezione termica è prevista per ridurre i rischi di fuga termica in caso di guasto involontario della rete elettrica. Sono previste sia la protezione comune (longitudinale) che quella differenziale (trasversale). Se il modulo viene scollegato dalla base, le linee di collegamento rimangono abilitate.
