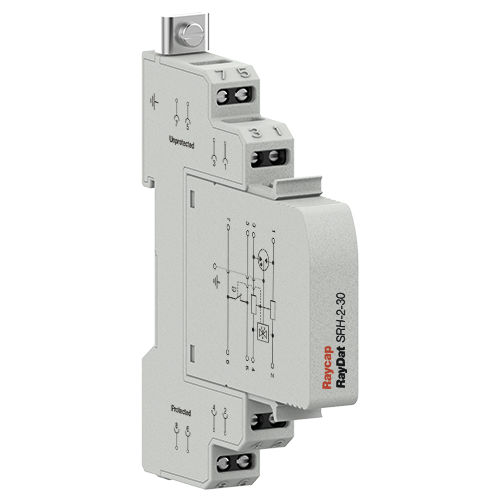

Limitatore di sovratensione modulare RayDat SRH-2

su guida DINa bassa tensione

Categoria IEC/EN: D1/C1/C2/C3 Modalità di protezione: Longitudinale, Trasversale Voltaggi: 5*, 12*, 15, 24*, 30*, 48, 60, 110 V DC Gamma di frequenza: 30 MHz Valori di scarico di sovratensione: In: 10 kA, Imax: 20 kA, Iimp: 2,5 kA Corrente di carico in serie: 1 A Recinzione: DIN 43880 2/3 TE, montaggio su guida DIN Terminali: A trefoli fino a 4 mm2 Alloggio: Design modulare Conformità: IEC/EN 61643-21; UL 497B 4a edizione La serie RayDat SRH-2 Series fornisce lo stesso livello di protezione e prestazioni tecniche della serie SLH-2, ma offre anche la caratteristica di una serie aggiuntiva di contatti senza tensione che possono essere utilizzati per la segnalazione a distanza e il monitoraggio dello stato del dispositivo. Se l'unità si guasta, i contatti cambiano stato. Queste barriere forniscono fasi di protezione sia grossolana che fine e offrono una protezione longitudinale e trasversale. Lo stadio di protezione iniziale comprende un tubo di scarico del gas a tre poli ed è progettato per deviare l'energia primaria di sovratensione. Il successivo stadio di protezione fine è realizzato con l'utilizzo di diodi veloci bidirezionali al silicio per valanghe. Nella progettazione dello stadio di protezione fine sono state impiegate tecniche di progettazione speciali per evitare il caricamento capacitivo della linea e quindi garantire una bassa perdita di inserzione e un'ampia gamma di frequenza operativa. L'impedenza di linea in serie viene utilizzata per garantire il coordinamento energetico tra lo stadio di protezione grossolana e quello di protezione fine, indipendentemente dall'entità della sovratensione incidente. Quando il contatto di frequenza di alimentazione si verifica tra le linee di alimentazione e di comunicazione, aumenta il pericolo di scosse elettriche e di incendi. Per prevenire tale rischio, nello stadio di protezione primaria di questo dispositivo è incluso un termo-clip per deviare la corrente di frequenza di alimentazione verso terra.
