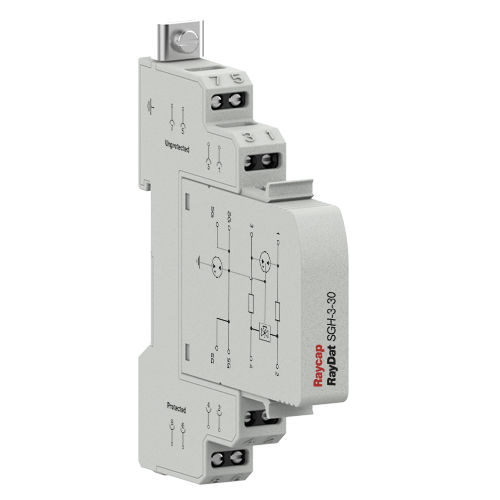

Limitatore di sovratensione modulare RayDat SGH-3

a scarica di gasper modo comune e differenzialesu guida DIN

Categoria IEC/EN: D1/C1/C2/C3 Modalità di protezione: Longitudinale, Trasversale Protezione grossolana: 3 Terminali GDT Voltaggi: 5, 12, 15, 15, 24, 24, 30, 48, 60, 110 V DC Gamma di frequenza: 30 MHz Valori di scarico di sovratensione: In: 10 kA, Imax: 20 kA, Iimp: 2,5 kA Corrente di carico in serie: 1 A Recinzione: DIN 43880 2/3 TE, montaggio su guida DIN Terminali: A trefoli fino a 4 mm2 Alloggio: Design modulare Conformità: IEC/IT 61643-21 La serie di dispositivi di protezione dalle sovratensioni RayDAT SGH-3 è stata sviluppata per proteggere dagli effetti delle tensioni indotte su dati, segnali e circuiti di comunicazione. È destinato a quelle applicazioni in cui possono verificarsi frequenti aumenti di potenziale di terra, come ad esempio in luoghi vicini alle ferrovie elettriche. La topologia del circuito consiste in un protettore multistadio che fornisce sia la protezione comune (longitudinale) che quella differenziale (trasversale). La protezione grossolana è fornita da un tubo di scarico del gas a tre terminali, mentre la protezione fine è fornita da un diodo di silicio ad alta velocità per valanghe o da uno stadio di varistore in ossido metallico. Si fa attenzione a garantire il coordinamento tra questi due stadi senza che si verifichino punti ciechi di tensione o di sovracorrente. La protezione termica è fornita per ridurre i rischi di fuga termica in caso di un guasto involontario della rete elettrica. Sono previste sia la protezione comune (longitudinale) che quella differenziale (trasversale). Se il modulo viene scollegato dalla base, le linee di collegamento rimangono abilitate.
