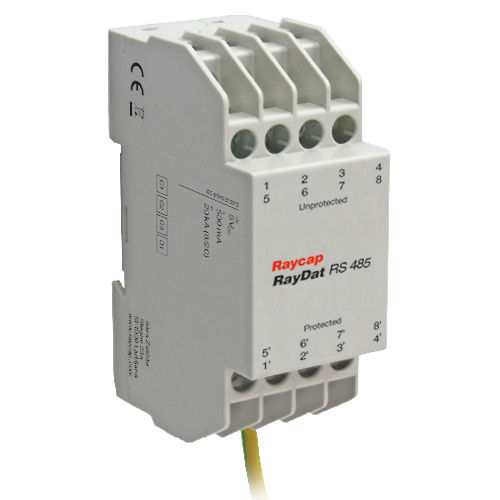

Limitatore di sovratensione RS-485 RayDat RS 485

per LANcompattoa scarica di gas

Categoria IEC/EN: D1/C1/C2/C3 Protezione: Longitudinale, trasversale Protezione grossolana: 2 × 2, 2 × 3 morsetti GDT Voltaggi: 5 V DC Tensione massima di funzionamento: 6 V DC Resistenza seriale per percorso: 1,7 -1,90 Ω per linea Gamma di frequenza: 1 MHz Valori di scarico di sovratensione: In: 20 kA, Iimp: 2.5 kA Recinzione: DIN 43880 2TE, montaggio su guida DIN Terminali: A trefoli 2 × 2,5 mm2 Alloggio: 16 Terminale, design compatto Conformità: IEC/IT 61643-21 Il RayDat RS 485 è stato sviluppato per proteggere 2 coppie di circuiti di trasmissione dati utilizzando il protocollo RS 485, RS 422 e V.11. Il circuito è costituito da due coppie bilanciate con equalizzazione equipotenziale tra loro. L'equalizzazione equipotenziale è fornita anche tra la terra del segnale e la terra di protezione per evitare danni alle apparecchiature dovuti all'aumento del potenziale di terra durante l'attività di surge. La protezione grossolana è fornita da un tubo di scarico del gas a tre terminali, mentre la protezione fine è fornita utilizzando uno stadio di silicio ad alta velocità, che fornisce sia la protezione di modo comune (longitudinale) da ogni linea a terra di protezione che la protezione di modo differenziale (trasversale) tra ogni coppia. Si fa attenzione a garantire il coordinamento tra questi due stadi senza che si verifichino punti ciechi di tensione o di sovracorrente. La protezione termica è fornita per ridurre i rischi di fuga termica in caso di un guasto involontario della rete elettrica.
