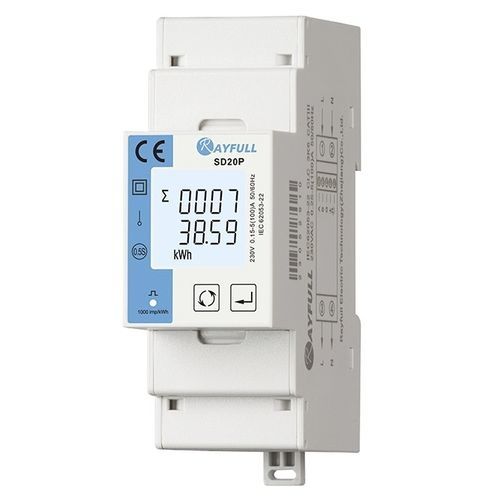

Contatore di energia elettrica monofase SD20P

su guida DINcon display LCDuscita ad impulsi

La serie SD20P è un misuratore di energia multifunzionale a 2 fili monofase per misurare e analizzare i parametri elettrici più importanti, tra cui tensione, corrente, potenza, fattore di potenza, energia attiva bidirezionale e così via. Allo stesso tempo, il grande schermo LCD e i pulsanti a sfioramento aiutano gli utenti a visualizzare e impostare i vari parametri di misura sul posto. È stata aggiunta la funzione di protezione con password per migliorare notevolmente la sicurezza dei dati. Ingresso diretto max. 100 A Misure: V, A, W, kWh, PF, ... Misura di energia bidirezionale Energia ripristinabile Uscita a impulsi Rete: 1P2W Approvato CE/ROHS Specifiche elettriche Precisione : Tensione/corrente: Classe 0,5, fare riferimento a IEC 61557-12 - Potenza attiva : Classe 1 / Classe 0,5, fare riferimento a IEC 61557-12 - Energia attiva: Classe 1 / Classe 0,5S, fare riferimento a IEC 62053-21/22, IEC 61557-12 - Fattore di potenza: Classe 1, secondo IEC 61557-12 - Frequenza : Classe 0,2, fare riferimento a IEC 61557-12 Tensione di ingresso: - Tensione nominale: 230 VCA - Tensione in ingresso: 176 ~ 276 VCA - Frequenza: 45 ~ 65 Hz - Capacità di sovraccarico: 2x tensione nominale con durata 1s Ingresso di corrente : - Ingresso corrente: 0,15 ~ 100 A, nominale 5A - Capacità di sovraccarico: 30x Corrente max. Corrente per una durata di 0,01s Uscita a impulsi: - Tipo di impulso: Optocoupler a collettore aperto - Costante d'impulso: Configurazione: 1000 (default), 100, 10, 1 imp/kWh - Larghezza d'impulso: Configurazione: 60, 100 (predefinito), 200 ms - Tipo di uscita degli impulsi: Configurazione: Importazione/Esportazione/Totale kWh attivo - Classe: Classe A, fare riferimento a IEC 62053-31 - Ingresso di tensione: 5 ~ 27 VCC Luce a impulsi: - Costante di impulso: 1000imp/kWh Classe di consumo di energia: - Autoconsumo: Circuito di tensione: <2W/10VA; - Circuito di corrente: <1VA
