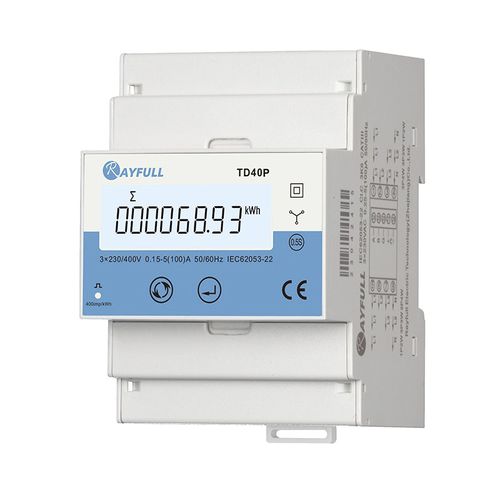

Contatore di energia elettrica trifase TD40P

su guida DINdigitaleuscita ad impulsi

La serie TD40P è un misuratore di energia multifunzionale trifase Max.100A a collegamento diretto per misurare e analizzare i parametri elettrici più importanti, tra cui tensione, corrente, potenza, fattore di potenza, ecc. La serie realizza la misurazione e l'analisi dei parametri di potenza in ambienti con rete elettrica 3P4W. È stata aggiunta la funzione di protezione con password per migliorare notevolmente la sicurezza dei dati. Ingresso diretto max. 100 A Misure: V, A, W, kWh, PF, ... Misura di energia bidirezionale Energia ripristinabile Uscita a impulsi Rete: 3P4W Approvato CE/ROHS Specifiche elettriche Precisione : - Tensione/corrente: Classe 0,5, fare riferimento a IEC 61557-12 - Potenza attiva : Classe 1 / Classe 0,5, fare riferimento a IEC 61557-12 - Energia attiva: Classe 1 / Classe 0,5S, fare riferimento a IEC 62053-21/22, IEC 61557-12 - Fattore di potenza: Classe 1, secondo IEC 61557-12 - Frequenza : Classe 0,2, fare riferimento a IEC 61557-12 Tensione in ingresso: - Tensione nominale: 3x230VAC (L-N)/400VAC (L-L) - Tensione in ingresso: Campo di misura: 176 ~ 276 VCA (L-N) - Frequenza: 45 ~ 65 Hz - Capacità di sovraccarico: 2 volte la tensione nominale per una durata di 1s Ingresso di corrente : - Ingresso di corrente: 0,15 ~ 100 A, nominale 5A - Capacità di sovraccarico: 30x Corrente max. Corrente per una durata di 0,01s Uscita a impulsi: - Capacità di sovraccarico: 20xMax. Corrente massima con durata di 0,5 s - Costante di impulso: Configurazione: 400, 100, 10, 1 imp/kWh - Larghezza d'impulso: Configurazione: 60, 100 (predefinito), 200 ms - Tipo di uscita a impulsi: Configurazione: Importazione/Esportazione/Totale kWh attivo - Classe: Classe A, fare riferimento a IEC 62053-31 - Ingresso di tensione: 5 ~ 27 VCC Luce a impulsi: - Costante di impulso: 400imp/kWh Classe di consumo di energia: - Autoconsumo per fase: Circuito di tensione: <2W/10VA; - Circuito di corrente: <1VA
