Controllore di tensione di banda TT-25

digitale

Panoramica
TT-25 è un controller compatto progettato per il controllo preciso della tensione del nastro in processi continui di converting, stampa e imballaggio. Mantiene il tiro costante nonostante le variazioni di processo, contribuendo a migliorare la qualità del prodotto e a ridurre scarti e fermo macchina.

Controllo e interfaccia
Basato su un algoritmo PID avanzato, garantisce tempi di risposta rapidi e alta precisione anche con coppie ridotte e ad elevate velocità. Il display touch a colori da 4" consente una configurazione intuitiva, diagnostica in tempo reale e menu multilingua per semplificare la messa in servizio.

Versioni disponibili

• TT-25 L — per svolgitori e avvolgitori con celle di carico o rullo ballerino; compensazione diametro bobina opzionale.
• TT-25 XL — per freni pneumatici modulari e sistemi di splicing automatico; gestione dinamica della coppia frenante durante il cambio bobina.
• TT-25 FPM — uscita PWM integrata per freni elettromagnetici a polvere, senza schede di potenza esterne.
• TT-25 MTR — per svolgitori/avvolgitori e rulli di traino motorizzati; integra riferimento velocità linea, feedback celle di carico e misura diametro bobina.

Funzionalità principali

• Controllo PID avanzato per regolazione della tensione stabile e accurata.
• Ciclo di regolazione di 1 ms per risposta rapida in applicazioni esigenti.
• Precisione a basse coppie e durante accelerazioni/decellerazioni rapide.

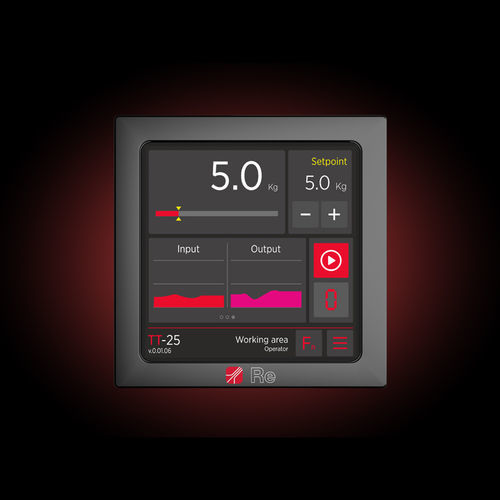

• Display touch 4" per setup, monitoraggio e diagnostica.
• Varianti hardware/software dedicate per freni, motori e sistemi di splicing.
• PROFINET e EtherCAT opzionali per integrazione PLC (TT-25 XL, TT-25 MTR).

Integrazione e I/O
Multiple ingressi analogici e configurabili, ingressi digitali opto‑isolati e uscite analogiche configurabili permettono il collegamento diretto a celle di carico, rulli ballerini, freni, motori e sensori esterni. Alcune versioni includono uscite PWM per freni elettromagnetici e moduli FieldBus opzionali per PROFINET o EtherCAT.

Applicazioni
Adatto a linee di converting, stampa, imballaggio e processi continui dove il controllo accurato della tensione riduce scarti, aumenta la produttività e migliora la qualità del prodotto finito.

Dati tecnici

• Versioni: TT-25 L, TT-25 XL, TT-25 FPM, TT-25 MTR.
• Alimentazione: 24–36 Vdc (tutte le versioni).
• Ciclo di regolazione: 1 ms.
• Ingresso analogico per celle: 0÷80 mV o 0÷50 mA.
• Ingressi analogici 0÷10 Vdc: 3.
• Ingresso analogico configurabile 0÷10 Vdc / 4÷20 mA: 1.
• Ingressi digitali opto‑isolati 24 Vdc: 6 (controllo stati).
• Uscite analogiche configurabili: 1 per regolazione PID.
• Uscita analogica 0÷10 Vdc: 1 ausiliaria.
• Uscite analogiche in corrente: fino a 2 per freni elettromagnetici (TT-25 XL, TT-25 FPM secondo versione).
• Uscite relè digitali 24 Vdc / 24 Vac: 2 per allarmi; uscite addizionali a seconda della versione.
• FieldBus: PROFINET o EtherCAT opzionali (TT-25 XL, TT-25 MTR).
• Temperatura di lavoro: 0 ÷ 50 °C.
• Classe di protezione: IP20.
• Dimensioni: 105 x 105 x 50 mm.
