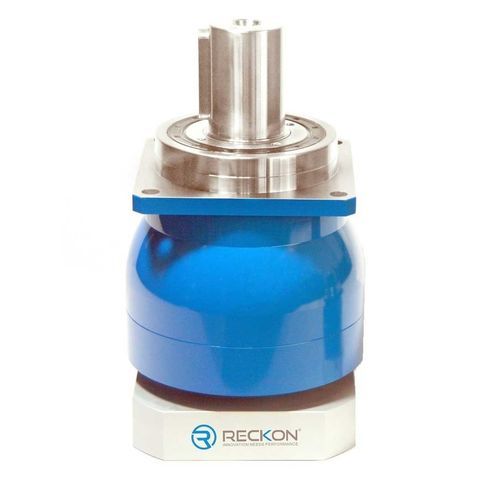

Riduttore planetario X-TREME-SQ-ST series

a ingranaggi elicoidalicoassiale200 - 500 Nm

LA SCELTA SICURA PER LE APPLICAZIONI CHE GENERANO ELEVATI CARICHI RADIALI E ASSIALI Questo riduttore epicicloidale a gioco ridotto è adatto ad applicazioni con accelerazioni medio-forti e carichi radiali e assiali elevati su un albero di uscita maschio. È la scelta ideale per applicazioni come gli azionamenti a pignone e cremagliera nei robot pick & place dinamici o le cinghie altamente dinamiche. Capacità di accelerazione+++ Inversioni rapide+++ Carico radiale nominale++++ Carico assiale nominale++++ Rigidità+++ Precisione+++++ Economia++++ Adatto per applicazioni con servomotoriSì Numero di taglie in questa linea7 (da 60 a 240) Gioco angolare standard≤3 o 5 archi-min Gioco ridotto opzionale≤1 o 3 archi-min Rapporti disponibili da 3 a 100 Collegamento albero motoreAccoppiamento bilanciato X-Treme è un riduttore epicicloidale elicoidale a gioco ridotto. Il portapianeti è a gabbia, per garantire rigidità e capacità di accelerazione. È monoblocco con l'albero di uscita. L'albero è fortemente supportato da 2 cuscinetti a rulli conici per la massima capacità di carico. L'anello planetario è monoblocco (appartiene all'alloggiamento), per rafforzare la rigidità. Questa costruzione migliora la capacità di accelerazione e l'accettazione delle variazioni di coppia. Raccomandiamo questa linea per applicazioni che utilizzano il fattore di applicazione Ka<1,6 (per maggiori dettagli sui fattori di applicazione, consultare la sezione informazioni).
