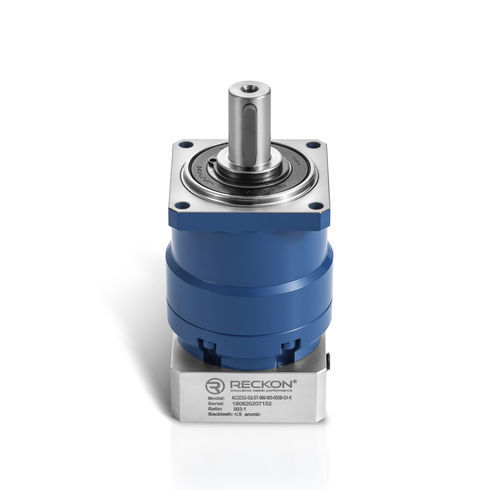

Riduttore planetario ACCESS-SQ-ST series

coassiale200 - 500 Nm100 - 200 Nm

ECONOMICO, AFFIDABILE, PRECISO Access SQ è un riduttore epicicloidale a gioco ridotto progettato per applicazioni di media e moderata intensità con variazioni di coppia. È molto diffuso nei robot pick&place cartesiani. Capacità di accelerazione+++ Inversioni veloci+++ Capacità di carico radiale+++ Valutazione del carico assiale+ Rigidità+++ Precisione++ Economia+++++ Adatto per applicazioni con servomotoriSì Numero di taglie in questa linea3 (da 40 a 90) Gioco angolare<5 arc-min (1 stadio) o <8 arc-min (2 stadi) Gioco opzionale <3 arc-min (1 stadio) o <5 arc-min (2 stadi) Rapporti disponibili da 3 a 100 Collegamento albero motoreAccoppiamento bilanciato Il supporto planetario è una gabbia che fornisce rigidità e capacità di accelerazione. È monoblocco con l'albero di uscita. Grazie ai 2 cuscinetti radiali a sfere che sostengono l'albero, è possibile accettare carichi radiali elevati. L'anello planetario è monoblocco (appartiene all'alloggiamento), per rafforzare la rigidità. Questa costruzione migliora la capacità di accelerazione e l'accettazione delle variazioni di coppia. Raccomandiamo questa linea per applicazioni che utilizzano il fattore di applicazione Ka<1,45 (per maggiori dettagli sui fattori di applicazione, consultare la sezione informazioni).
