Riduttore doppio MSR series

planetarioad assi ortogonaliper albero con pignone

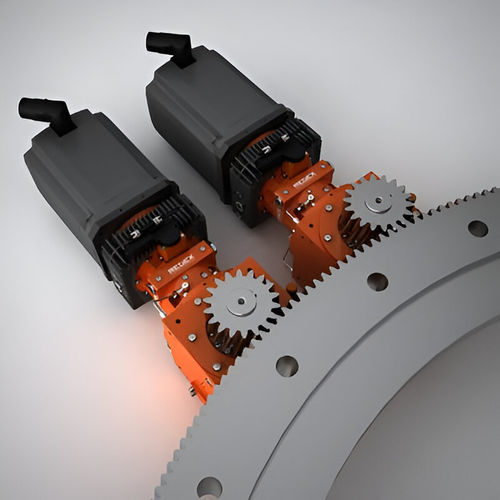

La tavola rotante MSR 2-Speed VTL è una nuova tecnologia che combina due riduttori ad angolo retto a 2 velocità per eseguire una tornitura ad alta potenza e un movimento preciso dell'asse C per la fresatura. I pignoni di uscita dell'MSR si ingranano con la corona dentata della piattaforma girevole. In modalità di tornitura, entrambi i motoriduttori lavorano insieme condividendo il carico (50%-50%) e mantenendo le dimensioni del motore a ½ di un motore principale convenzionale. Durante la modalità di posizionamento e fresatura (asse C), un riduttore è precaricato rispetto all'altro per eliminare il gioco e garantire un posizionamento preciso. Inoltre, il cambio di rapporto di trasmissione copre l'intera gamma di velocità richiesta, con un'alta velocità per la rotazione e una coppia elevata a bassa velocità per la fresatura. Il pieno carico viene fornito durante la tornitura e il gioco viene annullato durante la fresatura. L'MSR è un sistema compatto che semplifica notevolmente la cinematica della tavola rotante VTL e garantisce prestazioni elevate in termini di gamma di velocità, coppia e precisione.
