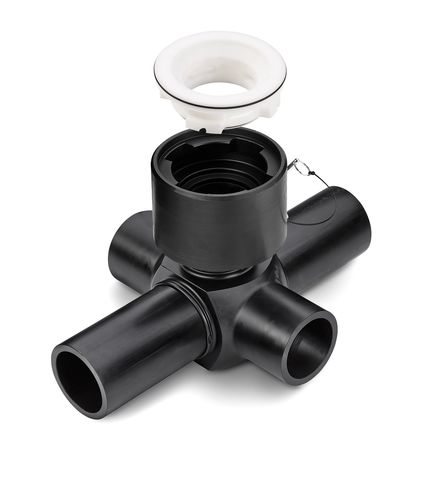

Raccordo idraulico X‑cross

con flangiaa croceISO

Per collegare gli idranti nelle intersezioni di tubi, è possibile utilizzare una croce a X per idranti. L'attacco dell'idrante può essere scelto in modo flessibile tra flangia, BAIO® e raccordo. Inoltre, tutte le varianti sono disponibili in alternativa con gli accoppiatori a spinta REINOGRIP per una posa ancora più rapida del sistema di tubazioni. I raccordi da offrire devono essere prodotti con materiali conformi all'Associazione PE100+ e alla norma DIN EN 12201 per quanto riguarda dimensioni, tolleranze e requisiti di qualità. È necessario dimostrare che sono stati prodotti sulla base di un sistema di garanzia della qualità conforme alla norma DIN EN ISO 9001. Per tutti i raccordi, il produttore deve presentare un certificato conforme alla norma DIN EN 10204. Il corpo del raccordo deve essere prodotto nel processo di stampaggio a iniezione o in alternativa, nel caso di strutture più complesse, da un pezzo di materiale semilavorato omogeneo, in modo da garantire il rinforzo richiesto e quindi un'elevata stabilità del raccordo. Non sono ammessi semilavorati realizzati con barre avvolte o la successiva applicazione di altre forme di rinforzo. I raccordi devono avere una forma allungata per consentire sia la saldatura di testa HE che la saldatura HW. Le flange speciali in PE100 con O-ring in EPDM devono essere saldate secondo la procedura di saldatura di testa HE: il cordone interno deve essere rimosso. La flangia di supporto deve essere realizzata in acciaio plastificato.
