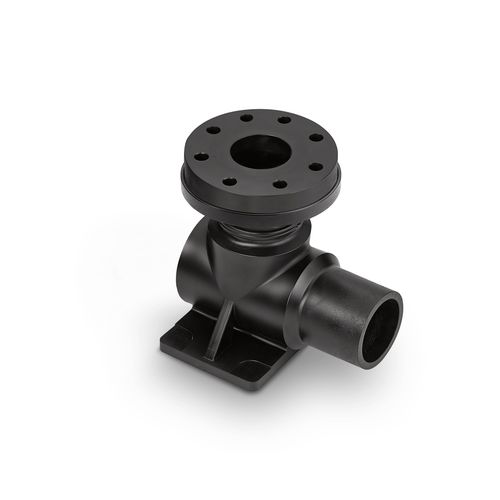

Raccordo idraulico Duckfoot

con flangiagomito a 90°ISO

Per collegare gli idranti lontano o alla fine della condotta, è possibile utilizzare una curva a piede d'anatra. La curva a piede d'anatra è certificata DVGW e costruita in piena conformità alla classe di pressione. Può essere fornita con un attacco a flangia, BAIO® o a spigot ed è anche disponibile come variante con gli innesti a pressione REINOGRIP. I raccordi da offrire devono essere prodotti con materiali conformi all'Associazione PE100+ e alla norma DIN EN 12201 per quanto riguarda dimensioni, tolleranze e requisiti di qualità. È necessario dimostrare che sono stati prodotti sulla base di un sistema di garanzia della qualità conforme alla norma DIN EN ISO 9001. Per tutti i raccordi, il produttore deve presentare un certificato conforme alla norma DIN EN 10204. Il corpo del raccordo, compreso il piede, deve essere prodotto nel processo di stampaggio a iniezione o in alternativa, nel caso di strutture più complesse, da un pezzo di materiale semilavorato omogeneo, in modo da garantire il rinforzo richiesto e quindi un'elevata stabilità del raccordo. Non sono ammessi semilavorati realizzati con barre avvolte o la successiva applicazione di altre forme di rinforzo. I raccordi devono avere una forma allungata per consentire sia la saldatura di testa HE che la saldatura HW. Le connessioni flangiate devono essere realizzate con lo stesso diametro nominale secondo DN 80 o DN 100 in conformità alla norma DIN EN 1092-1 e avere un'area di saldatura rinforzata verso l'esterno progettata per il carico dell'idrante; DN 80 -> 110 mm di diametro esterno e DN 100 -> 135 mm di diametro esterno.
