Sistema di carico per pezzi da lavorare RCL x60

semiautomatico

Dettagli

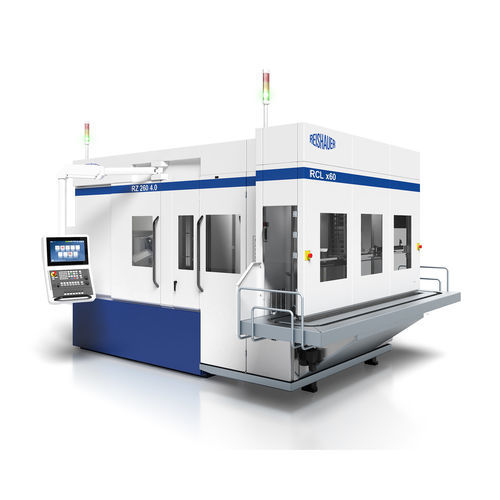

Il Reishauer RCL x60 è un sistema di carico automatizzato per ingranaggi di tipo disco e albero, progettato per ridurre i tempi morti non produttivi e per adattarsi ai requisiti produttivi tramite opzioni di configurazione modulari. Con un ingombro minimo di circa 6 m², l'RCL x60 si integra con le rettificatrici di ingranaggi Reishauer RZ x60 per migliorare l'efficienza produttiva.

Caratteristiche principali

• Connettività con rettificatrici di ingranaggi Reishauer RZ x60 4.0
• Configurazioni con pinza singola o doppia
• Apprendimento pezzo semi-automatico, di facile utilizzo
• Tempi di set-up ridotti grazie ai programmi pezzo memorizzabili
• Cambio utensile completamente senza attrezzi
• Ingombro minimo (~6 m²) con stoccaggio a nastro standard
• Stoccaggio a nastro integrato con estensioni disponibili
• Bassi requisiti di manutenzione
• Prodotto in Svizzera

Equipaggiamento standard

• Asse C: riduttore planetario, motore sincrono, braccio oscillante con pinza
• Asse Y: guida lineare, cinghia dentata, riduttore planetario, motore sincrono
• Asse Z: guida lineare, vite a ricircolo di sfere, motore sincrono
• Lubrificazione centrale con serbatoio olio
• Stoccaggio a nastro integrato
• Sistema periferico: quadro elettrico, carter, vasca olio, elementi di livellamento
• Interfacce: comunicazione ProfiNet e Multipol
• Manutenzione remota

Campo di lavoro

• Diametro massimo pezzo: 260 mm
• Lunghezza massima albero: 400 mm
• Pinza: singola / doppia
• Peso massimo pezzo: 1 x 20 kg o 2 x 20 kg
• Carico totale stoccaggio nastro (max.): 380 kg
• Peso macchina: 2500 kg

Controllo CNC / Software

• PLC: Siemens S7-1500
• HMI: Siemens SIMATIC KTP 700 F

Opzioni

• Centrifuga olio
• Stazione NOK / SPC configurabile fino a sei posizioni
• Rilevamento pezzo tramite maschere di contorno
• Impilamento dei pezzi
• Integrazione di stoccaggio a nastro esterno
• Integrazione di sistemi di terze parti (robotica)
• Sistema di telecamere

Specifiche tecniche

• Modello: Reishauer RCL x60
• Ingombro minimo (stoccaggio nastro standard): circa 6 m²
• Diametro massimo pezzo: 260 mm
• Lunghezza massima albero: 400 mm
• Configurazione pinza: singola o doppia
• Peso massimo pezzo: 1 x 20 kg o 2 x 20 kg
• Carico totale stoccaggio nastro (max.): 380 kg
• Peso macchina: 2500 kg
• Assi: Asse C (riduttore planetario, motore sincrono), Asse Y (guida lineare, cinghia dentata, riduttore planetario, motore sincrono), Asse Z (guida lineare, vite a ricircolo di sfere, motore sincrono)
• Lubrificazione centrale con serbatoio olio
• Stoccaggio a nastro integrato; integrazione di stoccaggio esterno disponibile
• Il sistema periferico include quadro elettrico, carter, vasca olio, elementi di livellamento
• Interfacce di comunicazione: ProfiNet e Multipol
• Capacità di manutenzione remota
• PLC: Siemens S7-1500
• HMI: Siemens SIMATIC KTP 700 F
• Opzioni: centrifuga olio, stazione NOK/SPC (fino a sei posizioni), rilevamento con maschere di contorno, impilamento, integrazione di sistemi di terze parti (robotica), sistema di telecamere
• Origine: Prodotto in Svizzera
