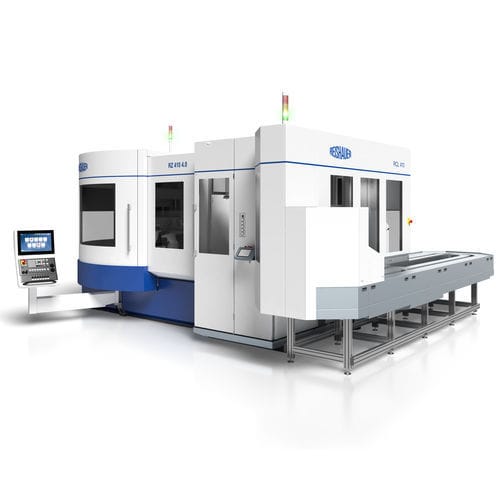

Sistema di carico con sistema di digitalizzazione RCL 410
per pezzi da lavorarerobotizzatosemiautomatico

Sistema di carico con sistema di digitalizzazione - RCL 410 - Reishauer - per pezzi da lavorare / robotizzato / semiautomatico
Sistema di carico con sistema di digitalizzazione - RCL 410 - Reishauer - per pezzi da lavorare / robotizzato / semiautomatico
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Specificazioni
con sistema di digitalizzazione, per pezzi da lavorare, robotizzato, semiautomatico, per rettificatrice, di roll-container, per macchina utensile

Descrizione

Panoramica
Il sistema di carico Reishauer RCL 410 si interfaccia con le rettificatrici universali Reishauer di tipo RZ 410 ed è anche utilizzabile con RZ 550 e RZ 1000. È progettato per carichi rapidi e ridotti tempi di cambio, adatto per lotti ricorrenti di piccole e medie dimensioni.

Caratteristiche principali
  • Compatibilità con Reishauer RZ 410 (anche adatto a RZ 550 e RZ 1000)
  • Opzioni pinza singola e pinza doppia (pinza doppia su richiesta; disponibilità prevista da circa T2 2026)
  • Apprendimento pezzo semi-automatico e intuitivo per un setup semplice
  • Ridotti tempi di set-up grazie ai programmi pezzo memorizzabili
  • Cambio senza utensili
  • Ingombro compatto: circa 12,5 m² con stoccaggio a nastro standard
  • Stoccaggio a nastro integrato con opzioni di estensione
  • Bassa manutenzione
  • Swiss Made


Dotazione standard
  • Asse C: riduttore planetario, motore sincrono, braccio oscillante con pinza
  • Asse Y: guida lineare, cinghia dentata, riduttore planetario, motore sincrono
  • Asse Z: guida lineare, vite a ricircolo di sfere, motore sincrono
  • Lubrificazione centralizzata con serbatoio olio
  • Stoccaggio a nastro integrato
  • Sistema periferico: quadro elettrico, carter, vasca olio, elementi di livellamento
  • Interfacce: ProfiNet e Multipol
  • Manutenzione remota


Campo di lavoro
  • Diametro massimo pezzo: 410 mm
  • Lunghezza massima albero: 600 mm
  • Pinza: singola / doppia *
  • Peso massimo pezzo: 1 x 50 kg / 2 x 25 kg
  • Carico totale stoccaggio a nastro max.: 1000 kg
  • Peso macchina: 3100 kg
  • Ingombro: circa 12,5 m² con stoccaggio a nastro standard


Controllo CNC / Software
  • PLC: Siemens S7-1500
  • HMI: Siemens SIMATIC HMI KTP 700 F


Opzioni
  • Centrifuga olio
  • Rilevamento pezzo con maschere di contorno
  • Accumulo/impilamento pezzi
  • Integrazione di stoccaggio a nastro esterno
  • Integrazione di sistemi di terze parti (robotica)
  • Sistema telecamera


Note
Tutte le specifiche tecniche possono essere soggette a modifiche.

Specifiche tecniche
  • Modello: RCL 410
  • Compatibilità: Reishauer RZ 410 (anche adatto a RZ 550 e RZ 1000)
  • Diametro massimo pezzo: 410 mm
  • Lunghezza massima albero: 600 mm
  • Pinza: singola / doppia (pinza doppia su richiesta)
  • Peso massimo pezzo: 1 x 50 kg / 2 x 25 kg
  • Carico totale stoccaggio a nastro max.: 1000 kg
  • Peso macchina: 3100 kg
  • Ingombro: circa 12,5 m² con stoccaggio a nastro standard
  • Assi: Asse C (riduttore planetario, motore sincrono), Asse Y (guida lineare, cinghia dentata, riduttore planetario, motore sincrono), Asse Z (guida lineare, vite a ricircolo di sfere, motore sincrono)
  • Lubrificazione centralizzata con serbatoio olio
  • Interfacce: ProfiNet e Multipol
  • Manutenzione remota
  • PLC: Siemens S7-1500; HMI: Siemens SIMATIC HMI KTP 700 F
  • Opzioni disponibili: centrifuga olio, rilevamento pezzo con maschere di contorno, impilamento, integrazione stoccaggio a nastro esterno, integrazione sistemi di terze parti (robotica), sistema telecamera
  • Swiss Made; programmi pezzo memorizzabili; apprendimento pezzo semi-automatico; cambio senza utensili; bassa manutenzione
