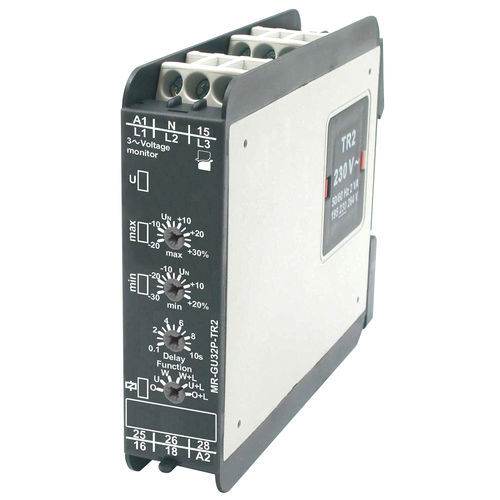

Monitoraggio della tensione nella rete trifase
Misurazione dei dati del circuito
Funzioni
OVER, OVER+LATCH, UNDER, UNDER+LATCH, WIN, WIN+LATCH
regolazione della temporizzazione per il ritardo di scatto
Intervalli di tempo (regolazione della temporizzazione)
ritardo d'intervento (0,1...10 s)
Indicatore LED
lED verde, LED rosso
Circuito di misura
- morsetti
N-L1, N-L2, N-L3
- variabile di misura
AC sinusoidale, 48...63 Hz
- ingresso di misura
230 V AC
- capacità di sovraccarico
440 V AC
- resistenza d'ingresso
3N~ 400/230 V 470 kΩ
- soglia di commutazione Us
max: 0,8 < Un < 1,3 min: 0,7 < Un < 1,2
Circuito d'ingresso
Tensione di alimentazione U
12 ... 400 V AC; morsetti A1-A2
Assorbimento di potenza nominale
2,0 VA / 1,5 W
Frequenza nominale
come da specifica del trasformatore di alimentazione TR2
Circuito di uscita
Numero e tipo di contatti
2 C/O - commutazione
Carico nominale AC1
5 A / 250 V AC
Capacità di rottura massima AC1
1 250 VA
Isolamento
Tensione di picco nominale
4 000 V AC
Categoria di sovratensione
III PN-EN 60664-0
Grado di inquinamento dell'isolamento
3 PN-EN 60664-1
---
