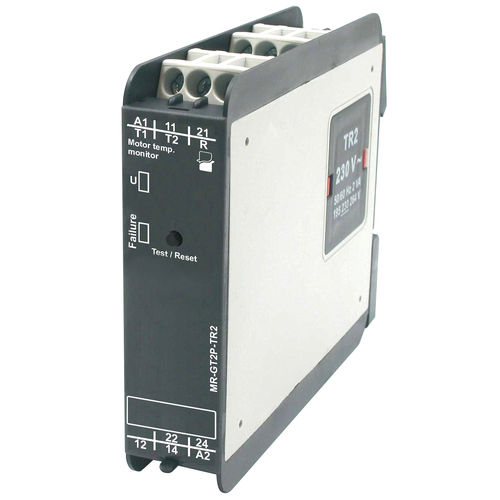

Monitoraggio della temperatura del motore
Misurazione dei dati del circuito
Funzioni
monitoraggio della temperatura dell'avvolgimento del motore (max. 6 PTC)
con blocco dei guasti, per sensori di temperatura DIN 44081,
funzione di test con tasto Test/Reset integrato
Indicatore LED
lED verde, LED rosso
Circuito di misura
- morsetti
T1-T2
- resistenza iniziale
< 1,5 kΩ
- valore di risposta
relè in posizione OFF: ≥ 3,6 kΩ
- valore di rilascio
relè in posizione ON: ≤ 1,8 kΩ
Circuito d'ingresso
Tensione di alimentazione U
12 ... 400 V AC; morsetti A1-A2
Assorbimento di potenza nominale
2,0 VA / 1,5 W
Frequenza nominale
come da specifica del trasformatore di alimentazione TR2
Circuito di uscita
Numero e tipo di contatti
2 C/O - commutazione
Carico nominale AC1
5 A / 250 V AC
Capacità di rottura massima AC1
1 250 VA
Isolamento
Tensione di picco nominale
4 000 V AC
Categoria di sovratensione
III PN-EN 60664-0
Grado di inquinamento dell'isolamento
3 PN-EN 60664-1
---
