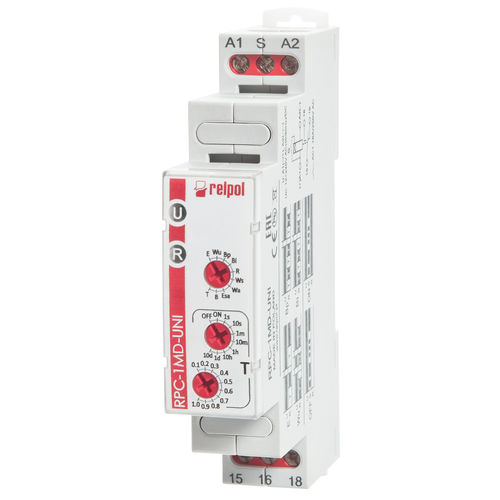

Relè temporizzatore con attrazione ritardata RPC-.MD-UNI series

off-delaymultifunzionesu guida DIN

Relè a tempo multifunzione: 10 funzioni temporali; 8 gamme temporali. Contatti senza cadmio 1CO e 3 CO. Capacità massima di rottura AC1 4000 VA. Informazioni tecniche Numero e tipo di contatti 1CO; 3CO Tensione nominale AC: 50/60 Hz AC/DC Funzioni E, Wu, Bp, Bi, R, Ws, Wa, Esa, B, T Gamme di tempo 1s; 10s; 1 min; 10 min; 1 h; 10 h; 1d; 10 d ; OFF- spegnimento permanente, ON- accensione permanente Regolazione del tempo regolare - (0,1...1) x intervallo di tempo (non si riferisce all'intervallo ON / OFF) Funzioni di tempo - E - ritardo di accensione, - Wu - ON per l'intervallo impostato, - Bp - operazione ciclica simmetrica pausa prima, - Bi - impulso di funzionamento ciclico simmetrico prima, - R - ritardo OFF con il contatto di controllo S, - Ws - scatto singolo per l'intervallo impostato innescato dalla chiusura del contatto di controllo S, - Wa - ON per l'intervallo impostato innescato con il contatto di controllo S, - Esa - ritardo ON e OFF con il contatto di controllo S, - B - funzionamento ciclico controllato con la chiusura del contatto di controllo S , - T - generazione dell'impulso di 0,5 s dopo l'intervallo T, - ON / OFF - accensione/spegnimento permanente.
