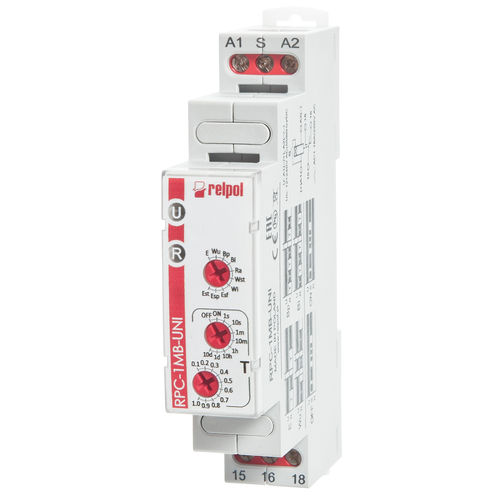

Relè a tempo multifunzione: 10 funzioni diverse, 8 intervalli di tempo. Materiale di contatto AgSnO2. Capacità massima di rottura AC1: 1CO - 4000 VA, 2CO - 2000 VA
Informazioni tecniche
: RPC-1MB-...
RPC-2MB-...
Numero e tipo di contatti: 1 CO ; 2 CO
Tensione nominale d'ingresso
50/60 Hz AC
AC: 50/60 Hz AC/DC
Intervalli di tempo
OFF - spegnimento permanente; ON - accensione permanente 1 s ❹; 10 s; 1 min.; 10 min.; 1 h; 10 h; 1 d; 10 d
Regolazione del tempo
regolare - (0,1...1) x intervallo di tempo (non si riferisce all'intervallo ON / OFF)
Funzioni di tempo
- E - ritardo di accensione
- Wu - ON per l'intervallo impostato
- Bp - Funzionamento ciclico simmetrico prima pausa
- Bi - prima l'impulso di funzionamento ciclico simmetrico
- Ra - ritardo OFF con il contatto di comando S, senza il prolungamento dell'intervallo T
- Wst - ON per l'intervallo impostato chiudendo il contatto di controllo S, con prolungamento dell'intervallo T - prolungamento del tempo di accensione del relè di uscita R
- Wi - ON per l'intervallo impostato controllato dalla chiusura del contatto di controllo S, con la funzione di spegnere il relè di uscita R prima del decorso dell'intervallo T
- Esf - ritardo di accensione con il contatto di controllo S, senza il prolungamento dell'intervallo T
- Esp - ritardo di accensione - un ciclo, con chiusura del contatto di comando S
- Est - Ritardo all'accensione con chiusura del contatto di comando S, con prolungamento dell'intervallo T
- ON / OFF - Accensione / spegnimento permanente
---
