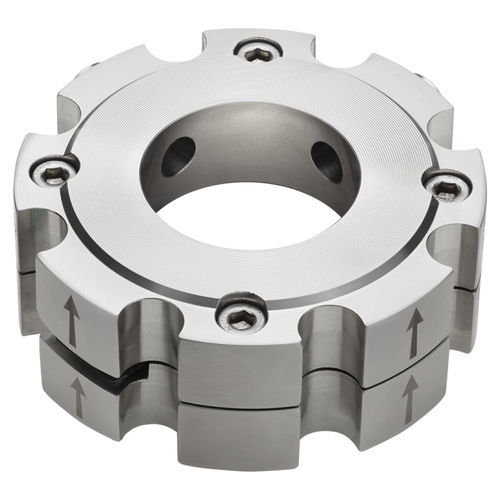

Supporto per dischi di rottura IG-KUB®-PTU

di coppiain acciaio inossidabilecon flangia

Il design unico del supporto del disco di rottura IG garantisce che il disco di rottura sia sempre inserito correttamente. La tenuta è assicurata da un meccanismo di serraggio interamente in metallo. Ciò significa che il disco di rottura non viene danneggiato e può essere riutilizzato anche dopo la sua rimozione, ad esempio durante un'ispezione. Il supporto del disco di rottura IG è un supporto angolato per dischi di rottura caricati a tensione. La superficie di appoggio inclinata di 30° del disco di rottura garantisce una tenuta ottimale per l'unità di scoppio. La parte di uscita è dotata di un leggero raggio al quale il disco di rottura si adatta. In questo modo si ottiene una perfetta aderenza del disco di rottura e si favorisce un comportamento di apertura ottimale. Le frecce sulla staffa indicano la direzione di flusso/scarico. Altri accorgimenti progettuali, come l'incastro maschio-femmina, la sporgenza e l'incavo, impediscono l'installazione nella direzione sbagliata. Un vantaggio inestimabile è rappresentato dal fatto che per l'installazione non sono richieste specifiche di coppia. Ciò facilita la scelta di guarnizioni adeguate tra le superfici di tenuta del supporto e della flangia, che devono essere fornite dal cliente. La semplicità di gestione rende superfluo un complesso preassemblaggio dei supporti. Vantaggi Elevata tenuta grazie alla guarnizione completamente in metallo. Montaggio semplice. Adatto a tutte le dimensioni standard delle flange, sono possibili esecuzioni speciali. Disponibile in un'ampia gamma di materiali.
