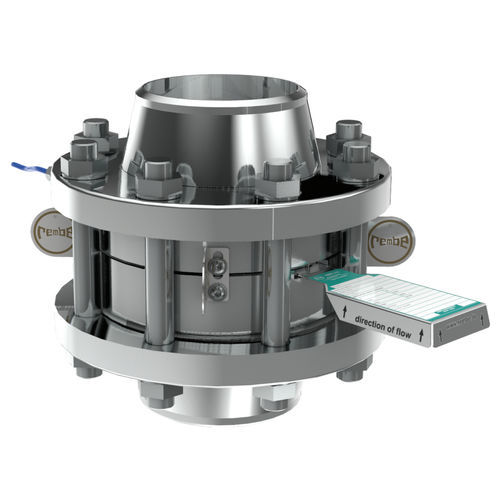

Supporto per dischi di rottura double

in metallo

L'uso combinato di due dischi di rottura consente al processo di continuare in sicurezza anche dopo la distruzione di un disco, poiché il processo è ancora protetto da un secondo disco (chiuso). Per questo motivo, i processi produttivi che utilizzano fluidi tossici o corrosivi o che presentano contropressioni variabili o elevate sono spesso protetti da due dischi di rottura installati in serie. Questi possono essere installati singolarmente o, più elegantemente, in un portadischi di rottura a doppio gruppo. Ciò consente anche di utilizzare diversi tipi di dischi di rottura in combinazione, ad esempio un disco di rottura a tre sezioni e un disco di rottura ad azione inversa. Allo stesso modo, i due dischi di rottura possono essere progettati per rispondere a pressioni diverse. Lo spazio tra i due dischi viene monitorato per garantire che non si crei una contropressione e che eventuali perdite dovute alla corrosione del disco di rottura primario vengano identificate immediatamente. Le pressioni di risposta dei due dischi dipendono dalle condizioni operative. I gruppi di dischi doppi sono installati come unità di inserimento tra flange a collo di saldatura secondo gli standard DIN o ANSI. La direzione del flusso deve essere rispettata durante l'installazione. Vantaggi -Maggiore protezione per i dischi di rottura collegati in serie in processi/impianti soggetti a condizioni estreme, come ad esempio B. in cui sono esposti fluidi altamente corrosivi, inquinanti o altamente tossici. -Fornito con viti di preassemblaggio per consentire il montaggio del disco di rottura prima dell'installazione nella tubazione. -Facile da usare: non è necessario un preassemblaggio dispendioso in termini di tempo, come nel caso di modelli analoghi.
