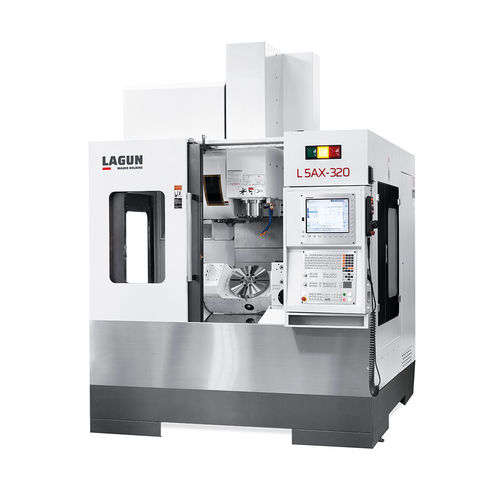

Centro di lavoro CNC 5 assi L 5AX-320universaleHSK A-63SK40
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 5 assi
- Orientazione del mandrino
- universale
- Testa del mandrino
- HSK A-63, SK40, BBT40
- Numero di utensili
- 30 utensili
- Altre caratteristiche
- a presa diretta
- Corsa X
450 mm
(17,72 in)- Corsa Y
460 mm
(18,11 in)- Corsa Z
495 mm
(19,49 in)- Velocità di rotazione
12.000 rpm, 15.000 rpm
(75.398 rad.min-1, 94.248 rad.min-1)- Potenza
10 kW, 17 kW, 29 kW
(13,6 hp, 23,11 hp, 39,43 hp)- Velocità di avanzamento asse X
30 m/min
- Velocità di avanzamento asse Y
30 m/min
- Velocità di avanzamento asse Z-Not Tr-
30 m/min
- Carico massimo del piano di lavoro
100 kg, 200 kg
(220 lb, 441 lb)- Precisione di collocamento
0,005 mm
(0,0002 in)- Ripetibilità
0,003 mm
(0,00012 in)- Tempo per cambio utensile
2,5 s
- Peso totale
5.200 kg
(11.464,04 lb)- Lunghezza totale
2.575 mm
(101,4 in)- Larghezza massima
2.430 mm
(95,7 in)- Altezza totale
3.100 mm
(122 in)
Descrizione
TABELLA
Dimensione del tavolo
Ø 320 mm
Asse di inclinazione (asse A)
+30º / -120º
Asse di rotazione (asse C)
360º
Distanza min.-max. dal mandrino alla tavola (orizzontale)
10 / 505 mm
scanalature a T (numero e dimensioni)
4 x 12 mm
MANDRINO PRINCIPALE
Coppia (S1/S6)
64 / 109 Nm
TRADUZIONE
Il sistema
Guía lineal rodillos / Arrabol motako gida lineala / Guida lineare a rulli / Glissière linéaire à rouleaux / Linear-Rollenführung
Numero di guide (X-Y-Z)
2 - 3 - 2
Pattini (X-Y-Z)
6 - 5 - 6
ALIMENTI
Alimentazioni rapide (A)
25 giri/min
Avanzamenti rapidi (C)
25 giri/min
CAMBIO UTENSILE AUTOMATICO
Sistema di selezione
Casuale / Ausazkoa / Tipo di braccio / À bras / Doppelgreifer
Precisione di indicizzazione (A/C)
40/26 s
Ripetibilità (A/C)
8/6 s
---
