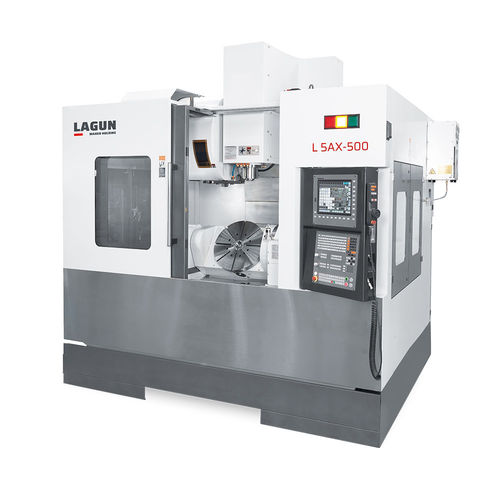

Centro di lavoro CNC 5 assi L 5AX-500verticaleHSK A-63SK40
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 5 assi
- Orientazione del mandrino
- verticale
- Testa del mandrino
- HSK A-63, SK40, BBT40
- Numero di utensili
- 40 utensili
- Altre caratteristiche
- a presa diretta
- Corsa X
800 mm
(31,5 in)- Corsa Y
700 mm
(27,56 in)- Corsa Z
645 mm
(25,39 in)- Velocità di rotazione
12.000 rpm, 15.000 rpm
(75.398 rad.min-1, 94.248 rad.min-1)- Potenza
10 kW, 17 kW, 36 kW
(13,6 hp, 23,11 hp, 48,95 hp)- Velocità di avanzamento asse X
30 m/min
- Velocità di avanzamento asse Y
30 m/min
- Velocità di avanzamento asse Z-Not Tr-
30 m/min
- Carico massimo del piano di lavoro
250 kg, 300 kg
(551 lb, 661 lb)- Precisione di collocamento
0,005 mm
(0,0002 in)- Ripetibilità
0,003 mm
(0,00012 in)- Tempo per cambio utensile
2,5 s
- Peso totale
10.000 kg
(22.046,23 lb)- Lunghezza totale
2.700 mm
(106,3 in)- Larghezza massima
2.295 mm
(90,4 in)- Altezza totale
3.400 mm
(133,9 in)
Descrizione
TABELLA
Dimensione del tavolo
Ø 500 mm
Asse di inclinazione (asse A)
+30º / -120º
Asse di rotazione (asse C)
360º
Distanza min.-max. dal mandrino alla tavola (orizzontale)
-5 / 640 mm
scanalature a T (numero e dimensioni)
8 x 14 mm
MANDRINO PRINCIPALE
Sistema di azionamento
Directo / Zuzena / Direct / Direct / Direkt
Potenza (S1/S6)
10 / 17 kW
Coppia (S1/S6)
64 / 109 Nm
TRADUZIONE
Il sistema
Guía lineal rodillos / Arrabol motako gida lineala / Guida lineare a rulli / Glissière linéaire à rouleaux / Linear-Rollenführung
Numero di guide (X-Y-Z)
2 - 3 - 2
Pattini (X-Y-Z)
6 - 6 - 6
ALIMENTI
Alimentazioni rapide (X-Y-Z)
30 m/min
Avanzamenti rapidi (A)
10 giri/min
Avanzamenti rapidi (C)
15 giri/min
CAMBIO UTENSILE AUTOMATICO
Numero di utensili
30
Sistema di selezione
Casuale / Ausazkoa / Tipo di braccio / À bras / Doppelgreifer
ACCURATEZZA
Posizionamento (X-Y-Z)
± 0,005 / 300 mm
Precisione di indicizzazione (A/C)
10 s
Ripetibilità (A/C)
4 s
INFORMAZIONI GENERALI
Spazio richiesto per il pavimento
2.700 x 2.295 mm
---
Cataloghi
Nessun catalogo è disponibile per questo prodotto.
