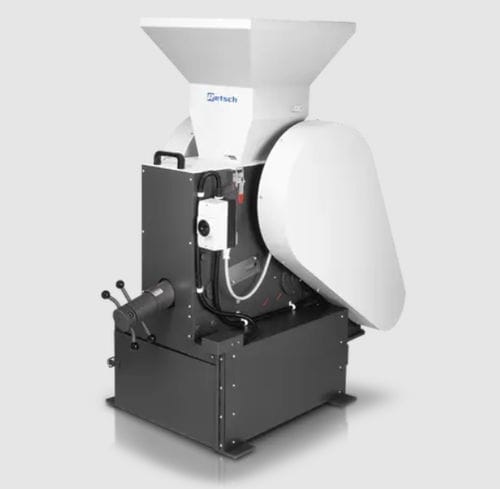

Frantoio a ganascia BB 300

fissoper laboratorioprimario

Panoramica Il frantoio a mascelle BB 300 è progettato per pezzature in entrata fino a 130 mm e consente, a seconda del materiale, di ottenere particelle fino a < 5 mm. La larghezza della fessura è impostabile in modo continuo da 1 a 40 mm. Con BB 300 è possibile un rendimento fino a 600 kg/h. Il design è robusto, di facile gestione e pulizia; può funzionare in modalità discontinuo per piccoli campioni (fino a 35 L) o in modalità continua per quantità maggiori.

Robusto & Versatile

• Prestazioni di frantumazione eccellenti
• Ampia gamma di materiali lavorabili senza contaminazione da metalli pesanti
• Compensazione dell'usura con regolazione del punto zero
• Impostazione continua della larghezza della fessura
• Camera di frantumazione facile da pulire
• Adatto per la macinazione continua
• Connettore per estrazione polveri

Dettagli costruttivi e funzionamento Il braccio di frantumazione è mosso da un albero eccentrico; il movimento ellittico schiaccia il campione nella zona a cuneiforme tra mascella fissa e mascella mobile. Il mandrino eccentrico è azionato da un motore robusto con freno tramite cinghie trapezoidali; la puleggia maggiore funge anche da volano per un funzionamento uniforme. Una rondella a molla Belleville nella regolazione del mandrino fornisce protezione dal sovraccarico. Il frantoio è dotato di cuscinetti scorrevoli che non richiedono manutenzione e lubrificazione.

Sicurezza e praticità d'uso La tramoggia di alimentazione è dotata di protezione anti-spruzzo e non è accessibile manualmente durante il funzionamento; un interruttore di sicurezza e il freno motore assicurano l'arresto immediato in caso di apertura o attivazione errata. La tramoggia incernierata è rimovibile per una pulizia agevole della camera di frantumazione. Il campione frantumato viene raccolto in un raccoglitore rimovibile; per produzioni maggiori possono essere impiegate soluzioni come nastri trasportatori.

Accessori e materiali di macinazione Le ganasce di rottura e le piastre d'usura sono disponibili in diversi materiali per adattarsi al campione e all'analisi, e sono selezionabili in funzione dell'applicazione. Un coperchio opzionale per il recipiente di raccolta riduce il rischio di contaminazione incrociata dei residui fini.

• acciaio manganese
• acciaio inox
• carburo di tungsteno
• acciaio per macinazione anticontaminazione (es. acciaio 1.1750)

Versioni speciali Il BB 300 è disponibile in versioni senza metalli pesanti, adatte per semiconduttori (tramoggia e recipiente rivestiti in plastica, ganasce e piastre in carburo di tungsteno). Esiste anche una versione per processo in linea (senza tramoggia e interruttore di protezione motore), adatta alla riduzione granulometrica continua in operazioni online.

Applicazioni e campioni tipici I frantoi a mascelle RETSCH sono impiegati per prefrantumazione grossolana in settori quali chimica/plastica, geologia/metallurgia, ingegneria/elettronica, ambiente/riciclaggio, materiali da costruzione, vetro/ceramica. Campioni tipici: materiali da costruzione, minerali, granito, ossido di ceramica, quarzo, scorie, silicio, carbone, leghe di tungsteno, clinker di cemento, ecc.

Principio di funzionamento Il materiale entra dalla tramoggia nella camera di frantumazione; la riduzione di dimensione avviene per pressione tra ganasce (zona a cuneiforme). Il campione, una volta ridotto sotto la larghezza della fessura impostata, cade per gravità nel raccoglitore rimovibile. La regolazione continua della larghezza della fessura permette di ottenere reproduzibilità nelle dimensioni finali.

Dati tecnici Applicazioni: prefrantumazione grossolana
Campo di applicazione: chimica / plastica, geologia / metallurgia, ingegneria / elettronica, ambiente / riciclaggio, materiali da costruzione, vetro / ceramica
Materiale in ingresso: medio-duro, duro, fragile
Principio di macinazione: pressione
Pezzatura materiale in ingresso: < 130 mm
Finezza finale*: < 5 mm
Produttività*: 600 kg/h
Materiale degli accessori di macinazione: acciaio al manganese, acciaio inox, carburo di tungsteno, acciaio 1.1750 (per la macinazione di metalli pesanti)
Ampiezza mascelle: 138 x 198 mm
Regolazione larghezza: 1 - 40 mm
Visualizzazione distanza tra le mascelle: scala
Regolazione del punto di contatto: sì
Tramoggia con cardini: sì
Unità estrazione della polvere: sì
Versione da processo: opzionale
Capacità ricettacolo: 27.5 l / 35.4 l
Motore: motore trifase
Unità di potenza: 3.0 kW
Dati alimentazione elettrica: diverse tensioni elettriche
Potenza connessione: trifase
Codice di protezione: IP 54
L x A x P aperto: 670 x 1450 x 1600 mm
Peso netto: ~ 700 kg
Standard: CE
*in funzione del materiale e della configurazione strumentale

Caratteristiche / specifiche tecniche

• Pezzatura in ingresso: fino a 130 mm
• Regolazione continua larghezza fessura: 1–40 mm
• Finezza finale tipica: < 5 mm (a seconda del materiale)
• Produttività massima: fino a 600 kg/h (a seconda del materiale)
• Ampiezza mascelle: 138 x 198 mm
• Capacità raccoglitore: 27.5 L / 35.4 L
• Potenza motore: 3.0 kW (motore trifase)
• Protezione: IP 54
• Peso: ~700 kg
• Standard di conformità: CE
