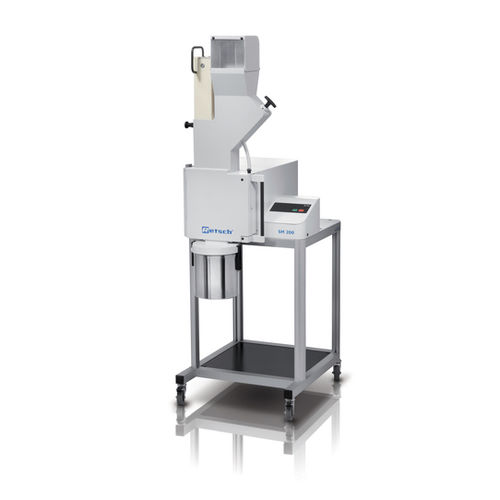

Mulino per polvere grossolana SM 200

a coltelliorizzontaledi campione

Panoramica
I mulini a taglienti sono adatti alla macinazione di prodotti morbidi, medio-duri, difficili, elastici, fibrosi ed eterogenei. All'interno del gruppo di mulini a taglienti RETSCH, SM 200 è il modello standard universale che copre una vasta gamma di applicazioni. Il mulino a taglienti SM 200 è dotato di un motore robusto da 2,2 kW e funziona a una velocità del rotore di 1.500 giri/min. Con la combinazione ciclone-aspiratore opzionale, SM 200 è adatto anche alla macinazione di materiali leggeri o termosensibili. È disponibile una versione priva di metalli pesanti per evitare la contaminazione incrociata.

Funzioni e caratteristiche principali

• Pezzatura in entrata < 60 x 80 mm
• Finezza finale definita grazie a setacci con maglie da 0,25 a 20 mm
• Effetti di taglio ottimali grazie alle barre di taglio a doppio effetto
• Pulizia semplice e veloce grazie alle superfici lisce, alla tramoggia richiudibile, al rotore e ai vagli a spinta
• Possibilità di funzionamento con uscita a forza di gravità o con unità ciclonica (opzionale)
• Ampia gamma di accessori: diverse tramogge, sistemi di raccolta, rotori e setacci
• Massimi standard di sicurezza: freno motore, dispositivo di chiusura centralizzata, controllo elettronico di sicurezza e telaio di base di sicurezza

Ideale per materiali leggeri e termosensibili (opzionale: ciclone)
La combinazione ciclone-aspiratore è consigliata per campioni termosensibili e sensibili alla luce. Vantaggi principali:

• Raffreddamento efficiente del campione e degli strumenti di taglio
• Migliore scarico del campione dalla camera di macinazione
• Particolarmente adatto per grandi volumi
• Il ciclone ospita bottiglie in vetro da 0,5 - 1 - 2 - 5 e 30 litri

Barre da taglio a doppio effetto
SM 200 è dotato di barre di taglio a doppio effetto che aumentano il numero e l'efficacia degli eventi di taglio. Il rotore a sezione parallela genera, ad esempio, 18 eventi di taglio per rotazione.

Semplice funzionamento e pulizia
Il funzionamento è semplice e sicuro: interruttore di sicurezza impedisce l'accensione con la porta aperta; controllo elettronico di sicurezza impedisce l'apertura della porta mentre il motore è in funzione; il freno motore arresta immediatamente il rotore dopo lo spegnimento. La tramoggia può essere ripiegata per un accesso completo alla camera di macinazione; il rotore a spinta può essere rimosso senza attrezzi.

Accessori e varianti
Il mulino può essere equipaggiato con diversi rotori, tramogge e setacci. Accessori, comprese barre e piastre di taglio, sono disponibili anche in versioni per lavorazioni senza metalli pesanti.

Tipologie di rotore, tramoggia e setacci

• Tipologie di rotore: rotore a sezione parallela; rotore a 6 dischi in acciaio inossidabile; versioni anche senza metalli pesanti
• Tipologie di tramoggia: tramoggia universale (standard); tramoggia a lunga gittata per campioni lunghi
• Setacci: setacci inferiori in acciaio inox disponibili con fori trapezoidali e quadrati

Campioni tipici
I materiali tipici includono preforme in PET, scorie di alluminio, mangimi per animali, ossa, cavi, cartone, componenti elettronici, pellet per mangimi, fogli, alimenti, cuoio, lignite, miscele di materiali, metalli non ferrosi, carta, prodotti farmaceutici, materiali vegetali, giocattoli di plastica, plastica, polimeri, combustibili derivati da rifiuti, resine, gomma, spezie, paglia, tessuti, rifiuti, legno e simili.

Principio di funzionamento
La riduzione dimensionale avviene mediante forze di taglio: il campione entra in contatto con il rotore e viene sminuzzato tra le lame e le barre di taglio fisse. Nel rotore a 6 dischi, piastre reversibili in metallo duro disposte a spirale tagliano in sequenza; nel rotore a sezione parallela i coltelli eseguono una potente azione di taglio. Il campione viene scaricato non appena è abbastanza piccolo da attraversare le aperture del setaccio. La velocità di rotazione di 1.500 min-1 assicura una riduzione delicata e rapida delle dimensioni. L'uso del ciclone opzionale riduce il riscaldamento del campione e migliora lo scarico.

Caratteristiche / Specifiche tecniche

• Applicazioni: macinazione attraverso il taglio
• Campo di applicazione: agricoltura, biologia, chimica/plastica, alimentare, ingegneria/elettronica, ambiente/riciclo, medicina/farmaci
• Materiale in ingresso: morbido, medio-duro, resistente, elastico, fibroso
• Principio di macinazione: frizione, taglio
• Pezzatura materiale in ingresso: < 60 x 80 mm
• Finezza finale: 0,25 - 20 mm (in funzione del materiale e della configurazione strumentale)
• Velocità: 1.500 min-1 (50 Hz)
• Velocità rotore periferico: 9.4 - 11.4 m/s
• Diametro rotore: 129.5 mm
• Tipologie di rotore: rotore a sezione parallela / rotore a 6 lame sfalsate
• Tipi di tramoggia: standard, per campioni lunghi
• Materiale degli accessori di macinazione: acciaio inox, acciaio per la macinazione di metalli pesanti, carburo di tungsteno
• Dimensione dei setacci: fori trapezoidali 0.25 / 0.50 / 0.75 / 1.00 / 1.50 mm; fori quadrati 2.00 / 4.00 / 6.00 / 8.00 / 10.00 / 20.00 mm
• Sistemi di raccolta / capacità: recipiente di raccolta 5 l (opzionale: 30 l); unità di raccolta 0,25 / 0,5 l; combinazione ciclone-aspirazione (0,25 l - 30 l)
• Motore: motore trifase
• Unità di potenza: 2.2 kW
• Dati alimentazione elettrica: diverse tensioni elettriche
• Potenza connessione: trifase
• Freno motore: sì
• Codice di protezione: IP54
• Dimensioni (L x A x P) aperto: 576 (1090 aperto) x 1675 x 760 mm (con telaio di supporto e tramoggia standard)
• Peso netto: ~ 90 kg senza tramoggia
• Standard: CE
