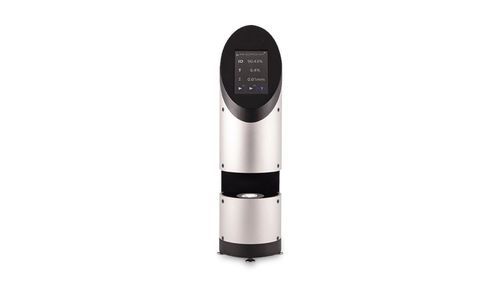

Misuratore di trasparenza digitale Rhopoint ID

Panoramica
Il Rhopoint ID è un misuratore di aspetto in trasmissione basato su imaging che quantifica, con una singola misura, le qualità di trasparenza dei materiali. Misura haze, nitidezza e chiarezza e può caratterizzare ondulazione e haze dipendente dalla distanza. Lo strumento acquisisce l'immagine di un reticolo di riferimento retroilluminato attraverso il campione e utilizza l'analisi delle immagini per ottenere parametri che si correlano strettamente con la percezione visiva umana. L'ID può misurare campioni di piccole dimensioni che i tradizionali misuratori di haze non riescono ad analizzare e fornisce dati di haze equivalenti a ASTM D1003 su richiesta.

Funzioni chiave

• Quantificazione dell'Haze (perdita di contrasto degli oggetti osservati)
• Misura della Nitidezza (perdita di dettaglio percepito)
• Misura della Chiarezza (scala compatibile con i misuratori di chiarezza tradizionali)
• Valutazione dell'Ondulazione / effetti tipo “orange-peel” (distorsione dei bordi)
• Misura dell'Haze dipendente dalla distanza (intervallo di gap d'aria 0–40 mm)
• Rilevamento della Trasmittenza Visibile

Vantaggi

• Valutazione quantitativa completa della trasparenza: Haze, Nitidezza, Chiarezza
• Misure correlate con la percezione visiva includendo effetti di gap d'aria e anisotropia
• Misura di haze equivalente a ASTM D1003 su richiesta (con platina ASTM)
• Capacità di identificare difetti ottici locali ed effetti direzionali (anisotropia)
• Adatto per film e lastre plastiche, vetri, rivestimenti e liquidi fino a 35 mm di spessore
• Costi inferiori rispetto a molti strumenti convenzionali
• Design compatto e senza parti mobili per acquisizione rapida (adatto a processo o QC)
• Software integrato intuitivo per gestione dati e analisi delle immagini

Come funziona
Lo strumento retroillumina un reticolo di riferimento ad alta precisione che funge da oggetto osservato. La luce attraversa il materiale in prova e la fotocamera registra l'immagine risultante. L'analisi delle immagini quantifica le variazioni nel pattern di trasmissione per produrre i parametri di misura (Haze, Nitidezza, Chiarezza, Ondulazione, Haze dipendente dalla distanza).

Parametri di misura — dettagli

• Haze — quantifica la perdita di contrasto degli oggetti visti attraverso un materiale; valori compatibili con ASTM D1003 quando si usa la platina ASTM da 8 mm
• Nitidezza — quantifica la perdita di dettaglio percepito; risoluzione superiore rispetto alla Chiarezza per analisi dettagliate
• Chiarezza — metrica a scala compressa compatibile con i misuratori convenzionali; l'ID può riprodurre l'accordo inter-strumento di chiarezza entro le tolleranze commerciali tipiche
• Ondulazione — misura la distorsione visibile dovuta a strutture superficiali più grandi (0,1–2 mm), spesso descritta come “orange-peel”; riportata come deviazione standard della deformazione del bordo (W) e componenti direzionali WH / Wv
• Haze dipendente dalla distanza — quantifica come l'haze varia con il gap d'aria (0–40 mm), consentendo di adattare le prestazioni del materiale alle distanze reali di applicazione

Applicazioni / Settori

• Packaging (film plastici, blister)
• Vetro architettonico e vetri per privacy
• Vetro e plastiche in lastra (film, bottiglie PET)
• Rivestimenti e liquidi
• Qualsiasi applicazione in cui la qualità di trasparenza, la visibilità del prodotto o l'aspetto della superficie siano rilevanti

Perché usare l'ID

• Fornisce una caratterizzazione unica e completa degli attributi d'aspetto legati alla trasparenza
• Misura campioni piccoli non analizzabili con i misuratori di haze tradizionali
• Migliora la correlazione con la percezione del cliente includendo gli effetti di distanza e direzionalità
• Permette l'ottimizzazione del processo, il controllo qualità e la riduzione degli scarti misurando le conseguenze ottiche di cambiamenti di materiale o processo

Specifiche tecniche

• Parametri misurati: Haze, Nitidezza, Chiarezza, Ondulazione (W, WH, Wv), Haze dipendente dalla distanza, Trasmittenza visibile
• Tipi di campione: film e lastre plastiche, vetri, rivestimenti, liquidi (adatto per spessori fino a 35 mm)
• Intervallo di misura per Haze dipendente dalla distanza: 0–40 mm
• Misura di haze equivalente a ASTM D1003 su richiesta (platina ASTM / compatibilità haze ASTM)
• Accordo inter-strumento di chiarezza (esempi riportati): <0.4% C (SD) per film commerciali <1000 μm; <0.5% C (SD) per plastiche trasparenti più spesse fino a ~6 mm

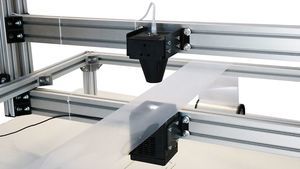

• Assenza di parti mobili; acquisizione rapida delle immagini — adatto per controllo di processo (in-line) e QC
• Taratura di fabbrica secondo standard ASTM ove applicabile
• Software integrato di analisi delle immagini con opzioni di analisi di laboratorio (inclusa analisi di anisotropia/direzionalità per la versione ID-L)
• Capacità di identificare difetti ottici locali e texture direzionali (effetti anisotropici)
