Sensore ottico di luce

per rilevamentoin lineamobile

Breve descrizione

• Sensore inline basato su telecamera per la misura dell'aspetto in trasmissione
• Quantifica la trasparenza con metriche correlate alla percezione umana: Haze, ID Sharpness e ID Clarity
• Versioni con distanza focale corta e lunga per adattarsi alle geometrie di linea di produzione

Panoramica

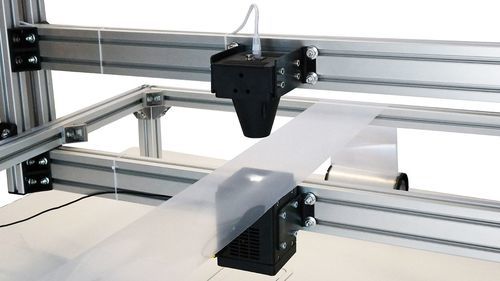

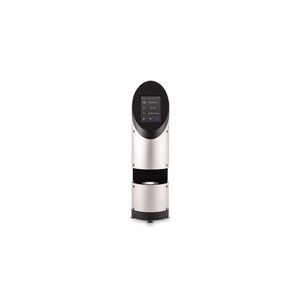

Il Rhopoint ID-Inline è un sensore inline basato su telecamera per la misurazione continua dell'aspetto ottico di materiali trasparenti in lastre e di componenti 3D. Usa una reticella di riferimento retroilluminata e l'analisi delle immagini per quantificare le variazioni di luce trasmessa causate dal campione. Le uscite vengono mappate su metriche di percezione umana e, se necessario, riferite a scale tradizionali di clarity/haze.

Caratteristiche principali

• Misura Haze, ID Sharpness e ID Clarity
• Reporting di Trasmissione Visibile (TID) per quantificare la luminosità percepita attraverso il materiale
• Due opzioni di lunghezza focale: corta (separazione 45 mm) e lunga (separazione 170 mm)
• Configurazioni per montaggio inline o stazioni di ispezione maggiori per grandi lastre e parti 3D
• Telecamera e illuminazione sigillata senza parti in movimento per ridurre il rischio di contaminazione
• Frequenza di campionamento adatta al monitoraggio continuo di produzione (fino a 3 misurazioni/secondo)
• Taratura di fabbrica secondo riferimenti ASTM per haze/clarity usando la piastra ASTM da 8 mm
• Compatibile con il software di laboratorio Rhopoint ID-L e client TCP/IP per integrazione di processo

Haze — percezione / descrizione (tabella)
Percezione | Descrizione
Nessun Haze | Alto contrasto; colori vivaci; bordi nitidi
Haze medio | Contrasto ridotto; colori meno vivaci; i dettagli rimangono nitidi
Haze elevato | Contrasto scarso; colori piatti; bordi indistinti e perdita di dettaglio

Sharpness / Clarity — note

• ID Sharpness quantifica il dettaglio/percezione di nitidezza degli oggetti visti attraverso il campione e offre risoluzione superiore rispetto alle metriche tradizionali di clarity.
• ID Clarity fornisce un valore tipo clarity compatibile con misuratori sphere-based di clarity/haze quando si utilizza l'adattatore da 8 mm per interoperabilità con dati legacy.
• È misurabile la sharpness anisotropa (sharpness direzionale) (ID-L) per rilevare texture o difetti di processo dipendenti dalla direzione.

Software e integrazione

• Software di laboratorio ID-L: collega fino a 5 sensori ID per raccogliere immagini, statistiche di batch e grafici di trend.
• Client TCP/IP: integra fino a 10 unità ID-Inline con sistemi di controllo di processo/SAP per scambio dati ad alta velocità (fino a ~10 misurazioni/secondo per sensore a seconda della configurazione).

Applicazioni

• Produzione di film soffiati e estrusi (misura online; sensore multi-punto o scorrevole)
• Materiali plastici in lastre e vetro (inline o stazioni d'ispezione su misura)
• Bottiglie in plastica (PET), etichette e vaschette dove chiarezza e haze sono critici
• Tubi, tubazioni e grandi componenti trasparenti 3D (configurazioni di stazione di misura)
• Parabrezza automobilistici, ispezione di grandi lastre e controllo qualità industriale della trasparenza

Riassunto metodo di misura
Lo strumento retroillumina una reticella di riferimento ad alto contrasto. La telecamera quantifica le variazioni della luce trasmessa e l'analisi delle immagini estrae le metriche Haze, ID Sharpness e ID Clarity, correlate alla percezione umana e, quando applicabile, alle misure ASTM di haze/clarity con la piastra da 8 mm.

Specifiche tecniche

• Brand: Rhopoint Instruments
• Modello: Rhopoint ID-Inline
• Retailer item id (site): A3100-100
• Disponibilità: In magazzino
• Versioni: Distanza focale corta (45 mm); Distanza focale lunga (170 mm)
• Parametri di misura: Haze, ID Sharpness, ID Clarity, Trasmissione visibile (TID)
• Compatibilità: Equivalenza ASTM D1003 per clarity/haze con piastra ASTM 8 mm
• Software: ID-L (fino a 5 unità), client TCP/IP (fino a 10 unità)
• Frequenza di campionamento: Fino a 3 misurazioni al secondo (campionamento inline tipico)
• Illuminazione: Reticella di riferimento retroilluminata sigillata (nessuna parte mobile)
• Tipi di campione tipici: Film plastici (cast, soffiati), bottiglie PET, plastiche in lastre, lastre di vetro, tubi, grandi parti trasparenti 3D
• Calibrazione: Taratura di fabbrica secondo standard ASTM per corrispondenza quantitativa
