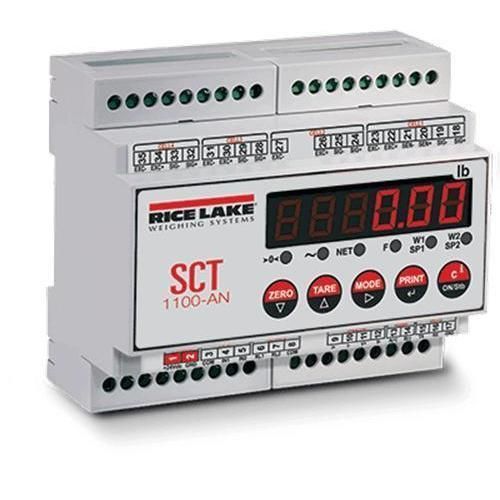

Trasmettitore per celle di carico analogico SCT-1100

digitale

Panoramica
Il SCT-1100 è un trasmettitore di condizionamento del segnale compatto per fino a quattro ingressi per celle di carico. Può funzionare come trasmettitori di peso a quattro canali indipendenti o dipendenti per fornire letture dirette di peso netto, lordo e tara in applicazioni di pesatura industriale. Il montaggio su guida DIN e il display LED rosso lo rendono adatto a quadri di controllo e involucri macchina.

Caratteristiche principali

• Supporta fino a quattro bilance indipendenti o quattro ingressi per celle di carico
• Menu rapido per calibrazione reale e teorica
• Display LED rosso a sei cifre (10 mm)
• Montaggio su guida DIN, involucro NEMA Tipo 4
• Parametri di calibrazione e impostazione configurabili da tastiera
• Calibrazione mediante punti di linearizzazione
• Letture netto, lordo e tara; azzeramento, tara semiautomatica e preimpostata; commutazione bilancia; soglie di uscita configurabili
• Diagnostica via porta seriale, visualizzazione messaggi, stampa; impostazione APW in modalità conteggio; ingresso digitale per pressione tasti
• Protocollo Modbus RTU o ASCII selezionabile sulle porte seriali
• Configurazione con software Rice Lake Tools

Omologazioni / Certificazioni

• NTEP 20-046
• Measurement Canada AM-6165C
• OIML R76/2006-A-GB1-19.17
• Marcatura UKCA
• cULus Listed

Specifiche tecniche

• Alimentazione: 12/24 VDC
• Consumo: 70 mA min fino a 100 mA max
• Tensione di eccitazione: 5 VDC, 120 mA (supporta 8 × 350 Ω celle di carico)
• Intervallo segnale analogico in ingresso: ±39 mV
• Sensibilità segnale analogico: 0,3 μV/gradazione minimo
• A/D: Conversione sigma-delta a 24 bit su quattro canali, fino a 200 conv./sec auto
• Risoluzione: Interna 1.500.000 conteggi; Display 800.000
• I/O digitali: Due ingressi 12/24 VDC; Due uscite 150 mA (48 VAC / 60 VDC)
• Porte seriali: (1) RS-485 e (1) RS-232; Modbus RTU o ASCII selezionabili/bidirezionali
• Uscita analogica (opzionale): Opto-isolata 16 bit; 0–20 mA, 4–20 mA (max 350 Ω); 0–5 VDC, 0–10 VDC (min 10 kΩ)
• Annunciatori: Net, centro dello zero, stabilità
• Tasti: Pannello a membrana a cinque tasti (Zero, Tare, Mode, Print, C)
• Dimensioni (L×A×H): 106 × 90 × 58 mm (4.17 × 3.54 × 2.28 in)
• Temperatura di esercizio: −15 °C a 40 °C (5 °F a 104 °F)
• Umidità: 85% senza condensa
• Scocca/Materiale: NEMA Tipo 4, plastica; coperchio trasparente con sei pressacavi PG9
• Garanzia: Garanzia limitata di un anno
