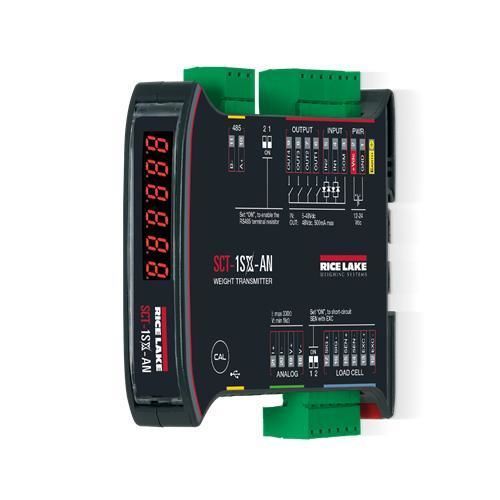

Trasmettitore di peso con interfaccia seriale SCT-1SX

con interfaccia Ethernetdigitaleserie

Panoramica

• Diagnostica in tempo reale dello stato delle celle di carico e avvisi di guasto
• Porta micro-USB per programmazione e comunicazione
• Fieldbus integrato e server web per configurazione, diagnostica e backup remoto via Ethernet
• Elabora fino a 4.800 letture/s per un filtraggio del peso preciso
• Frequenza di aggiornamento fieldbus fino a 120 aggiornamenti/s; aggiornamenti seriali fino a 1600 Hz
• Nuovo circuito di alimentazione che supporta fino a 16 × 350 Ω per maggiore stabilità di pesatura
• Protezioni contro sovraccarichi, inversione di polarità e cortocircuiti adatte ad ambienti industriali
• Modbus RTU integrato su tutte le versioni (alte frequenze di aggiornamento)
• Metodi di calibrazione: teorica (mV/V), pesi campione, server web o software xSpeed; compatibile con Rice Lake Tools

Software opzionale xSpeed

• Personalizzazione del filtro di pesatura per bilanciare velocità e precisione in applicazioni statiche e dinamiche
• Analisi grafica della pesatura per individuare disturbi meccanici e vibrazioni
• Funzione oscilloscopio per diagnostica e ottimizzazione del filtro

Riepilogo del prodotto
Il SCT-1SX è un trasmettitore di peso digitale progettato per l'automazione industriale e i sistemi di controllo di processo. Fornisce conversioni a livello di millisecondi e alta risoluzione per pesature precise, alimenta fino a 16 celle di carico e offre molteplici I/O e opzioni di comunicazione per l'integrazione con PLC e reti di controllo. Gli strumenti diagnostici integrati, i protocolli fieldbus e l'interfaccia web facilitano il collaudo, il monitoraggio e la manutenzione remota.

Specifiche SCT-1SX (sintesi)

• Alimentazione: 12 a 24 VDC, 5 W
• Consumo: 70 mA min a 100 mA max
• Tensione di eccitazione: 5 V, 250 mA — supporta fino a 16 × 350 Ω
• Intervallo ingresso analogico: ±39 mV
• Sensibilità analogica: 0,01 µV/d (alta risoluzione); 0,3 µV/e (legale)
• Frequenza A/D: fino a 4800 Hz
• Risoluzione: interna 1.500.000 counts; display 800.000; legale fino a 10.000 e (o multi-field 2 × 3.000 e)
• I/O digitali: 2 ingressi configurabili (12–24 VDC); 4 uscite configurabili (150 mA, 48 VAC / 150 mA, 60 VDC)
• Comunicazioni: RS-485, RS-232, micro-USB; fieldbus fino a 120 Hz; seriale fino a 1600 Hz
• Uscita analogica (opzionale): OPTO isolata 16-bit; 0–20 mA / 4–20 mA (max 350 Ω); 0–5 V / 0–10 V (min 10 kΩ)
• Display: LED rosso a sei cifre (8 mm); Tasti: pannello a membrana a cinque tasti (Zero, Tare, Mode, Print, C)
• Dimensioni: 120 × 23 × 112 mm (4,72 × 0,9 × 4,0 in)
• Temperatura: funzionamento -20 °C a 60 °C; certificato -10 °C a 40 °C
• Umidità: 85 % senza condensa; Involucro: ABS
• Garanzia: garanzia limitata di un anno; Omologazioni: CE-M EN 45501; EMC 2014/30/UE; LVD 2014/35/UE; RoHS 2011/65/UE; OIML R61 - MID; OIML R76

Specifiche tecniche

• Alimentazione: 12–24 VDC, 5 W; consumo 70–100 mA
• Eccitazione: 5 V, 250 mA (supporta 16 × 350 Ω)
• Intervallo ingresso: ±39 mV; sensibilità: 0,01 µV/d (0,3 µV/e legale)
• Frequenza A/D: fino a 4800 Hz; risoluzione interna 1.500.000 counts
• I/O e comunicazioni: 2 ingressi, 4 uscite, RS-485, RS-232, micro-USB, fieldbus, Modbus RTU
• Uscita analogica opzionale (OPTO isolata 16-bit): opzioni corrente/tensione
• Indicatori: Net, centro zero, stabilità; Display: LED 6 cifre
• Dimensioni e ambiente: 120 × 23 × 112 mm; -20 °C a 60 °C funzionamento; 85 % HR non cond.
