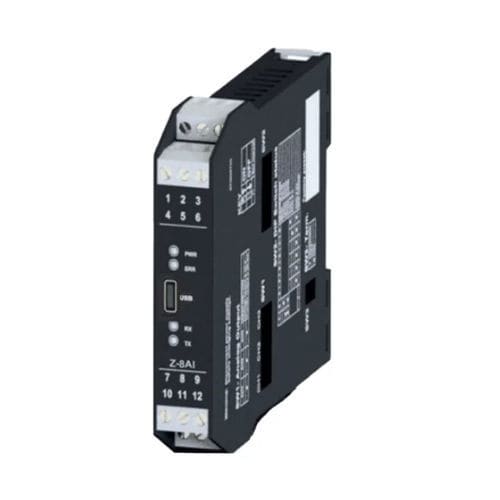

Modulo di trattamento del segnale di ingresso Z-8AI

di corrente2 caviin mA

L'interfaccia Z-8AI è progettata per funzionare come un modulo con 8 ingressi che possono misurare sia tensione che corrente e utilizza la comunicazione RS485. È in grado di essere alimentato sia da una tensione continua compresa tra 10 e 40 Vdc, che da una tensione alternata tra 19 e 28 Vac. Inoltre, può fornire alimentazione ausiliaria a un massimo di 8 circuiti di corrente contemporaneamente. Il modulo presenta un isolamento di 1.500 Vac tra gli ingressi e i circuiti a bassa tensione, garantendo la sicurezza delle misurazioni. Gli 8 canali di input possono essere configurati per misurare tensioni o correnti. Le scale di misura supportate sono ±2,5 Vdc, ±5 Vdc, ±10 Vdc e ±20 mA, mentre la risoluzione è di 16 bit. Per la comunicazione, il modulo utilizza un'interfaccia RS485 a 2 fili e supporta il protocollo ModBUS RTU slave. È in grado di connettersi con un massimo di 64 nodi sulla rete RS485. La configurazione del modulo può essere effettuata tramite DIP switch o tramite software, offrendo opzioni flessibili per adattarsi alle esigenze dell'utente. CARATTERISTICHE PRODOTTO Metodo di programmazione - DIP switch, software Documentazione inclusa - Manuale d'istruzioni in lingua inglese, Manuale d'istruzioni in lingua italiana Montaggio - Guida DIN Funzionalità principali - Inizio scala regolabile, Fondo scala regolabile, Conversione di segnali, Acquisizione di segnali, Comunicazione Modbus RTU Funzionalità aggiuntive - Ingressi bipolari programmabili in tensione (±2,5 Vdc, ±10 Vdc, impedenza >100 kΩ) o in corrente (±20 mA) DETTAGLI INGRESSI ED USCITE Tipo di Uscita di Segnale - Trasmissione seriale o USB Specifiche uscita - 1 x Modbus RS485
