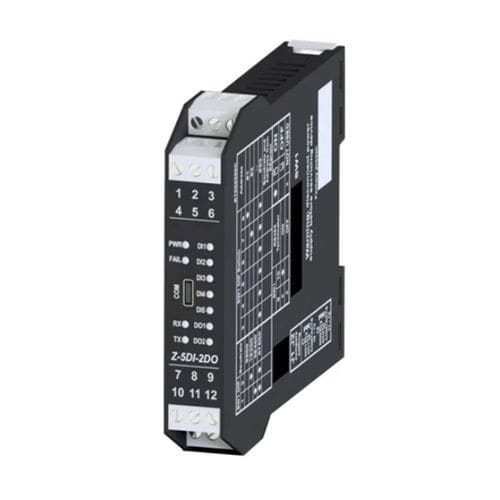

Modulo di trattamento del segnale di ingresso Z-5DI-2DO

uscite digitalisu guida DINconfigurabile

Z-5DI-2DO è un modulo con cinque ingressi digitali e due uscite digitali, che utilizza la connessione RS485 con protocollo Modbus RTU per la comunicazione. Può essere configurato tramite un PC utilizzando un software di configurazione. Il modulo supporta un'ampia gamma di alimentazioni, da 10 a 40 Vdc o da 19 a 28 Vac a 50-60 Hz, con un assorbimento massimo di 3,5 W. Il modulo Z-5DI-2DO dispone di indicatori di stato per l'alimentazione, gli errori, la trasmissione e la ricezione dei dati, nonché lo stato degli ingressi e delle uscite. Ha un grado di protezione IP20, è adatto per l'installazione di categoria II a 300 V. Il modulo ha dimensioni di circa 17,5 x 100 x 111 mm e un peso di circa 140 g. La custodia è realizzata in materiale PA6 di colore nero e le connessioni utilizzano morsetti a vite estraibili per conduttori fino a 2,5 mm2. Dispone di un connettore posteriore IDC10 per la barra DIN 46277 e una porta Micro USB frontale non isolata per la programmazione. È progettato per il montaggio su guida DIN 35 mm secondo lo standard IEC EN 60715. Supporta anche la funzionalità di hot swapping. Per quanto riguarda la comunicazione, il modulo dispone di due interfacce RS485 a due fili con una velocità di trasmissione fino a 115.20 bps. Supporta il protocollo Modbus RTU come slave. Il tempo di comunicazione è inferiore a 10 ms a 38400 bps. La distanza massima di comunicazione è di 1200 m e può supportare fino a 64 nodi senza un ripetitore. Z-5DI-2DO ha cinque canali di ingresso optoisolati configurabili come PNP o NPN e supporta diversi tipi di sensori come reed, contatto, proximity, PNP e NPN, con una frequenza massima di 5 kHz.
